產品綜述

一、項目背景

近幾年來，我國公路、鐵路建設事業蓬勃發展，國家“十二五”規劃中曾明確指出，5年建成鐵路3萬公里，高速公路3.5萬公里，其中絕大部分屬于中西部地區開發，因地理位置等因素，其中橋隧的施工占據了很大的份額。對于施工中的安全問題，尤其是隧道是施工的安全問題更是重中之重。 目前，我國隧道安全管理技術不夠完善，對安全的重視剛起步?jīng)]多久，對危險的識別和處理的方法、措施、管理手段相對陳舊，科學的安全管理缺乏嚴重，事故的多發性依舊令人側目。除了會同業主、設計以及監測單位等多方制定常態化的應急預案外，如何通過更高效更科學的手段去預防或是降低事故發生的危害，就是我們所面臨需要解決的關鍵問題。

二、需求分析

隧道行業屬于多事故頻繁的行業因其是施工的特殊性和復雜性，而且隧道事故的發生往往具有突發性和不可預見性，一旦發生事故，造成的后果也通常是比較嚴重的，結合市場以及用戶的反饋，我推出了采用物理網領域內先進的RFID遠距離射頻識別技術，并整合傳感技術、視頻技術、多媒體顯示技術等多領域內的高新技術的智慧隧道-隧道安全管理系統：

1、 實現人員進出自動登記/定位管理---替代原有進隧道翻牌的制度；（包括人員信息日常管理、進出記錄，定位信息、數據分析，存儲、報表打印等）

2、 實現車輛進出自動管理，包括進出登記，進出計數等；

3、 隧道危險氣體監測，記錄，超閥值報警等；

4、 隧道內外部語音實時通訊，通訊更快捷方便；

5、 24小時視頻監控，可以實現1個月歷史記錄存儲，隨時查看；

6、 LED屏顯示或是電視墻顯示，顯示更形象更專業化； 遠程訪問管理，實時隨地，只要有網絡的地方，均可以查看當前隧道是施工的各安全信息

總體設計

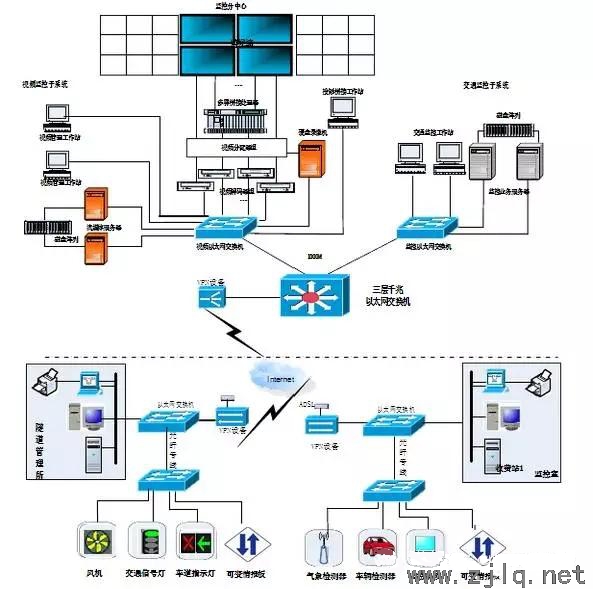

1.1 網絡拓?fù)鋱D

圖1：聯網監控系統網絡硬件架構圖

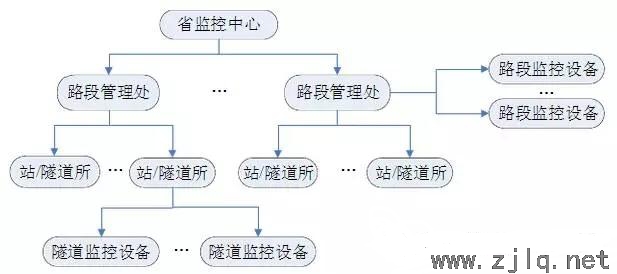

1.2 系統結構圖

本系統總體規劃按照省監控中心—路段管理處—站/隧道所的三級管理模式系統架構。

圖1：系統結構圖

系統采用路段管理處—〉站/隧道所的管理模式。路段管理處負責所轄區域所有高速的(包括隧道)監控管理，兼?zhèn)渌淼拦芾硭到y(tǒng)所有功能，完成對外場設備采集的數據進行分析、異常情況處理、圖像監視、下發控制指令合理誘導交通流以及系統日常運行維護等工作，同時對全線的交通數據等信息進行匯總、統計、打印。站/隧道所負責所管理隧道監控，完成隧道交通監控、通風、照明、消防、火災、環境監測等管理功能。

1.3數據鏈路圖

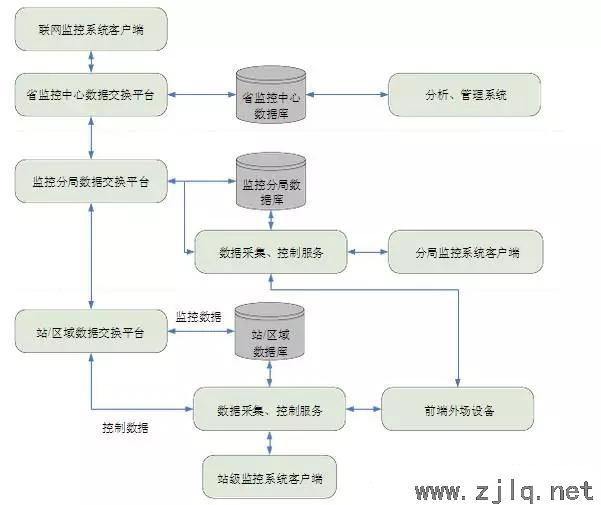

圖2：聯網監控系統數據鏈路結構圖

本系統采用統一協議的數據交換平臺實現各級監控系統監控信息交換和數據共享同步。各級數據交換平臺之間：上下級、平級數據交換平臺采用松散的連接方式，連接定義在模塊鏈接表中定義。只要定義了兩個數據交換平臺之間的連接，此兩個數據交換平臺即可進行數據交換。省中心數據交換平臺與所有監控分局?jǐn)?shù)據交換平臺連接;監控分局?jǐn)?shù)據交換平臺與本區域內所有站數據交換平臺連接。數據交換采用最短線路的原則通過數據交換平臺達到相應目的模塊。

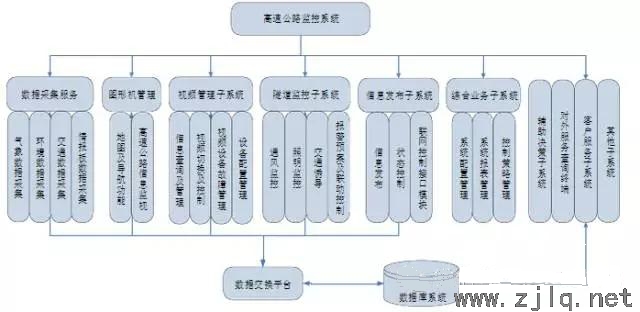

1.4 功能結構圖

本系統主要功能是采集高速公路外場設備的交通數據以及實時路面數據，將采集的數據以模擬地圖形式友好形象的展示;并可通過分析處理實時數據對其車輛進行交通誘導。同時系統提供后臺管理功能，可對系統外場設備、系統基本信息以及系統用戶進行配置與管理。

聯網監控系統功能結構圖

系統功能

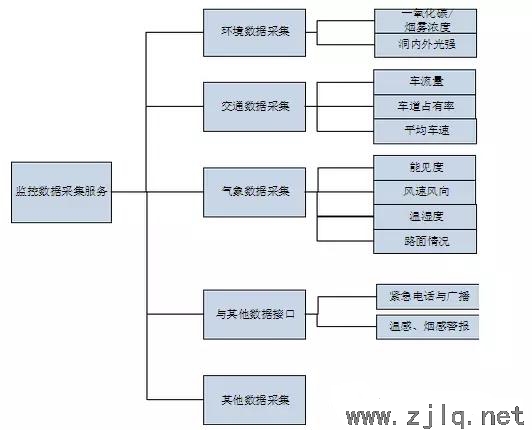

2.1 數據采集服務

2.1.1功能概述

數據采集服務負責采集路網主線外場監控設備(包括交通、環境、氣象等)及隧道控制設備的數據參數和設備工作狀態。

采集服務由多個設備采集服務模塊組成，各個模塊獨立運行互不干擾。每個采集服務主要包括3大通用模塊：通信模塊、設備協議通信模塊、日志記錄模塊。 通信模塊：負責與客戶端程序進行數據交互。接受用戶操作指令并通過設備。

協議通信模塊對外場設備下發協議指令;同時外場設備應答后將處理完成的數據通過該模塊回復給客戶端程序進行展示。

設備協議通信模塊：負責將用戶操作指令與設備協議指令相互轉換工作，并處理對外場設備的發送和接受指令訂閱事件。

日志記錄模塊：負責記錄發送和接受的設備協議指令以及系統異常消息，并以文本的形式保存至本地硬盤。

VD類：車輛檢測器(VD)、視頻車輛檢測器(VVD)、微波車輛檢測器(MTD)

CMS類：大型情報板(CMS)、限速標志(CSLS)、雙基色信息屏(XP)、琥珀色信息屏(XXP)、小型情報板(SCMS)

CoVi類：一氧化碳能見度檢測器(COVI)

LiLo類：光強檢測器(LILO)

Wd類：氣象檢測器(WD)

Wsd類：風速風向檢測器(WSD)

設備狀態類：上述各類設備的狀態

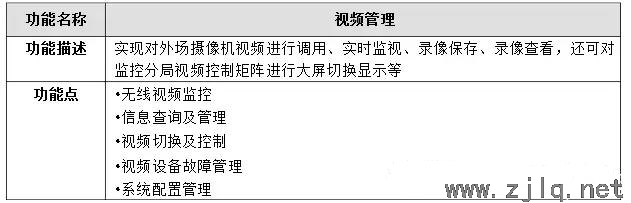

2.2視頻管理子系統

2.2.1功能概述

視頻監控子系統可實現編碼器、硬盤錄像、流媒體三種視頻瀏覽方式的集成，并能互為冗余備份，在其中某種方式失效的情況下，另外的瀏覽方式可及時補救。監控系統可實現局域網及無線3G網兩種視頻數據上傳方式的集成，并能互有冗余備份，在局域網方式失效的情況下，無線3G網方式能及時補救。

無線視頻監控是利用3G無線網絡傳輸視頻的一種方式。所謂無線可分兩個方面解釋?zhuān)呵岸藬z像機采用無線監控采集終端(車載監控終端);后臺進行網絡的監控?cái)?shù)據分發，完全兼容現有的監控系統視頻源;而監控終端則支持PDA(手持式終端)及普通的INTERNET網絡計算機終端。它不受制傳統的有線監控系統線纜困繞，也無地域的限制。更無須漫長的施工周期及高昂的建設投資，不影響現有監控系統的正常運行。

2.3無線視頻監控

2.3.1構成體系

無線視頻監控系統的構成從大方向講可以分為三個部分：

無線視頻監控系統的前端：車載機

車載機可以接不同數量的CDMA模塊，可以是1到4不同等級，不同數量的模塊采集的圖像質量也不盡相同。模塊越多，則圖像質量越高，當然也需要越高的主機進行視頻壓縮。利用它來把非固定外場的圖像傳回到監控管理中心。

無線視頻監控系統的管理后臺：分發服務器

接收外場無線視頻監控采集終端發送過來的圖像，同時把現有的監控圖像進行數字化，并在網絡上分發到不同的監控客戶端。

無線視頻監控的監控終端：PDA

裝有視頻功能軟件的PDA終端設備。

2.3.2監控終端功能

監控終端的功能主要包括： 1、圖像監控功能 2、監控頻道切換功能 3、監控外場切換功能 4、用戶認證管理功能 5、無地域?yàn)g覽監控圖像

方案模式

數字化監控系統

可稱之為部分無線視頻監控系統解決方案，以對現有的監控系統進行數字化、網絡化。在于豐富監控系統的監控終端，并提供了監控的高安全性。

在現有的監控中心再加上一個分發服務器，從矩陣的輸出口把視頻源接入到服務器，此時只要服務器有固定的IP地址，就可以實現對現有監控圖像的網絡分發。

移動式無線視頻監控系統

利用可移動的視頻采集終端，對不同的臨時監控需求點作出監控?？梢苿?dòng)的視頻采集終端由于監控點不固定，因此，它必須利用無線公網作為監控?cái)?shù)據的傳輸網絡，例如CDMA、3G網絡。也正是因?yàn)樗谋O(jiān)控點不固定，故稱為移動式無線視頻監控系統。

完整的無線視頻監控系統

系統可以兼容現有監控系統，同時配備車載監控采集終端，監控中心管理系統，PDA監控終端等等各種設備。
