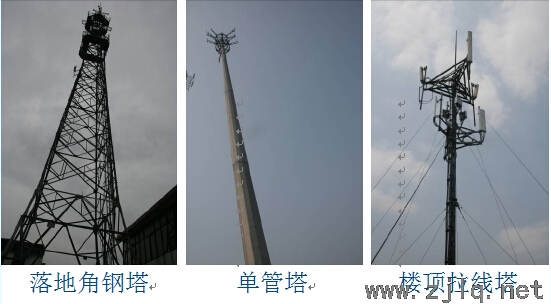

通信鐵塔的使用年限一般在50年左右，而在江蘇境內的鐵塔許多都使用了30年以上，設計執行的主要技術標準不能滿足現行規范要求，且設計標準并不健全，而現在新建鐵塔設計都是依據《移動通信工程鋼塔桅結構設計規范》（YD/T51312005）、《鋼結構單管通信塔技術規程》（CECS236-2008）以及《高聳結構設計規范》（GB50135-2006）等規范進行的，完善了許多安全性方面的問題，因此鐵塔的結構安全性應按當今規范加以評定。
一、標準依據 委托方提供的該建筑物建筑、結構設計圖紙等資料；
《移動通信工程鋼塔桅結構設計規范》（YD5131-2005）
《高聳結構設計規范》（GB50135-2006）；
《鋼結構設計規范》（GB50017-2003）；
《鋼鐵工業建（構）筑物可靠性鑒定標準》（YBJ219-89）；
《鋼結構單管通信塔技術規程》（CECS236：2008）
《工業廠房可靠性鑒定標準》（GBJ144-90）；
《鋼結構檢測與鑒定技術規程》（J10973-2007）；
二、檢測內容及方法 1、調查結構的建造、使用和修繕的歷史沿革、建筑風格、結構特點、結構布置、構造等措施。
2、全面檢查和記錄結構承重結構和維護結構的損壞部位、范圍和程度，判定損壞程度是否影響結構安全。
3、根據實測結構材料力學性能，按現有荷載、使用情況和結構體系，建立合理的計算模型，驗算結構現有承
載力，對整改后可安全使用年限進行評估。
鋼結構檢測 撓度測量 采用無棱鏡放射技術全站儀直接測試桿件上翼緣測點或下翼緣測點，再以桿件兩端點測點連線為基線，據此計
算出梁中間測點的相對變形。如遇到支撐應增加測點。
水平、垂直位移和扭曲值測量 現場利用平臺打孔的方法，使用鉛垂儀將上、下各休息平臺的坐標聯系起來，然后再進行柱子點觀測測量。
采用水準儀配合塔尺或無棱鏡反射技術全站儀進行測量，并計算出塔頂結構的垂直位移。
構件尺寸測量 對塔身所有構件的尺寸進行測量，為建模計算提供可靠的原始數據。
焊縫無損檢測 采用滲透法對主要受力構件的連接焊縫進行抽檢，具體檢測部位根據現場已打磨部位確定。滲透檢測基本步驟
?、蓬A(yù)清洗；
⑵施加滲透劑；
⑶去除多余的滲透劑；
?、雀稍铮?
?、墒┘语@像劑；
?、视^察及評定。
銹蝕檢測 對容易積灰、積水的連接部位、干濕交替影響部位、隱蔽部位，先進行防腐涂層損傷檢查，若防腐涂層損
傷嚴重，則進行銹蝕程度檢測，并采用鋼筋銹蝕儀對銹蝕深度進行測量。
鋼材力學性能的檢測
取樣檢測鋼材力學性能，采用里氏硬度計對主要受力鋼構件的表面硬度進行測試，根據規范《金屬里氏硬
度試驗方法》（GB/T17394-1998）確定鋼材強度，為建模驗算提供結構的強度依據。
螺栓連接質量現場檢測 采用扭矩扳手對受力重點區域構件的高強螺栓現場檢驗：先用小錘敲擊每一個螺栓螺母的一側，同時用手
指按住相對的另一側，以檢查高強度螺栓有無漏擰。如發現有不符合標準的，應再擴大檢查，如仍有不合
格者，則整個節點的高強度螺栓應重新擰緊。
混凝土檢測
1、基礎混凝土外觀缺陷檢測 全面檢測構件的外觀缺陷，如：變形、開裂、破損、受潮、空鼓、酥堿、歪閃等。用照片和文字形式予以
紀錄。檢測結果可按照嚴重缺陷和一般缺陷記錄，對嚴重缺陷處還應記錄缺陷的部位、范圍等信息，以便
在抗力計算時考慮缺陷的影響。
2、基礎混凝土強度測試
使用非破損方法--回彈法對基礎混凝土進行砼強度測試，對于構件表面有水泥砂漿層的，需鑿開20cm×20cm
大小，露出混凝土的表面，便于儀器檢測，根據規范《回彈法檢測混凝土抗壓強度技術規程》（JGJ/T23-2001）
，推定混凝土的強度等級。
3、基礎混凝土碳化深度測試 由于混凝土內部環境是呈弱堿性，混凝土碳化（中性化）后，對混凝土強度會造成影響，同時，混凝土內部 環境的pH值會降低，利用酚酞試劑可測出混凝土的碳化深度。

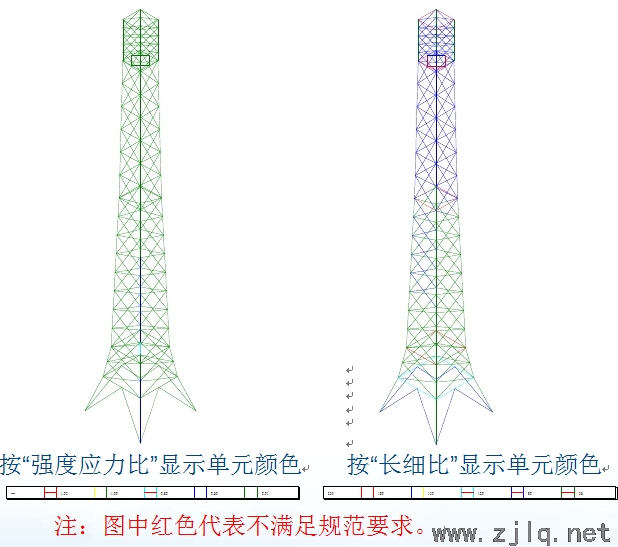

三、建模驗算
計算軟件
3D3S鋼結構—空間結構設計軟件塔架結構模塊
塔身結構
驗算各荷載組合下，塔身主體結構的強度；
驗算各荷載組合下，塔身主體結構的變形；
驗算各荷載組合下，塔身主體結構的穩定性。
基礎
驗算最不利荷載組合下，基礎結構的強度；
驗算最不利荷載組合下，基礎結構的抗拔穩定及抗滑穩定；
驗算最不利荷載組合下，地基的變形。
