作者：亓玉臺 許慶
中冶建筑研究總院有限公司
摘 要
傳感器布置方案設計是結構健康監測中最為基礎性和關鍵性的環節，好的傳感器布置方案，既要滿足結構健康監測的要求，盡可能地減小噪聲等誤差因素的影響來得到結構的真實響應，又要滿足現場環境的要求，還需要盡可能地降低成本。
振動模態分析是目前結構健康監測中應用較多的一種方法，相比于傳統的靜態檢測方法，利用結構的動力響應對結構進行分析可以更好地反映大型結構整體的健康狀況，有著更為廣闊的應用前景。
由于大型空間結構的形式復雜，自由度較多，在結構振動模態分析的過程中，傳感器的布置是其中基礎性和關鍵性的環節。如果傳感器布置過少，有可能無法得到結構的真實響應，而布置過多則可能導致數據的冗余，影響實測振型的正交性，且增加了經濟成本，給后續的數據處理工作帶來負擔。此外，工程現場情況的復雜性也對傳感器的布置有較大限制。在滿足經濟性、功能性、現場環境等要求的前提下，如何優化傳感器的布置方案，以獲得結構最真實的信息，就成為結構健康監測過程中最先要解決的問題。
針對以上問題，本文以模態置信矩陣為評價標準，提出了一種傳感器布置的優化方法，并通過模擬試算，給出了具體的優化步驟及實施建議。
1
模態置信矩陣法原理
結構的振動可以視為各階振型的疊加。對于有限自由度結構體系，結構動力響應為：
{ u }=[ Φ ]{ q }
(1)
式中：{ u }為結構動力響應；[ Φ ]為結構的振型矩陣；{ q }為各階振型的參與系數。
對于一個自由度為 s ，振型取前 n 階的結構，即{ u }∈ ,[ Φ ]∈ ,{ q }∈ 。
對于分布參數體系，結構有無窮多個自由度。實際工程中一般根據精度需要，取結構的前幾階振型，控制振型參與質量系數在90%或者95%以上，將結構簡化為有限自由度結構體系，之后通過合理布置傳感器，對結構的動力性能進行檢測。
模態置信矩陣法是基于模態可觀測原則，要求傳感器的監測數據應能夠較好地反映結構受到激勵后的動力反應信息，并使噪聲等誤差因素的影響盡可能減小。這就要求傳感器布置所對應的結構實測振型矩陣[ Φ ]應具有良好的正交性。
[ Φ ]={ φ 1, φ 2, φ 3,…， φ n}
(2)
式中：{ φ i}為第 i 階模態向量。則模態置信矩陣中的元素可表示為：
(3)
模態置信矩陣中元素代表第i階振型模態與第 j 階振型模態在歐氏空間中的空間交角余弦值。模態置信矩陣的對角線元素均為1，非對角元素為0～1之間的實數，且模態置信矩陣為對稱矩陣。要保持實測振型的正交性，則需要使模態置信矩陣的非對角元盡量趨于0。
經試算分析，本文最終確定模態置信矩陣法適合采用逐步累加法進行迭代計算，具體計算步驟為：
2)根據工程經驗以及結構振動特性或者采用模態動能法，選取一組初始傳感器測點位置。初始測點數應少于預期測點數。根據式(3)計算出該組測點對應的模態置信矩陣并記錄其對應的最大非對角元的值。
3)在剩余可選測點中選取一個測點增加到當前測點布置方案中，計算新測點方案對應的模態置信矩陣，同時記錄模態置信矩陣中的最大非對角元。
4)更換所選取的待選測點，重復模態置信矩陣的計算步驟并記錄最大非對角元。重復此步驟直至所有待選測點都被計算過。對比所有備選測點所對應的模態置信矩陣最大非大對角元，選擇最小的模態置信矩陣最大非對角元對應的測點加入到當前測點布置方案中。
5)重復3)、4)步驟，直至傳感器測點數及模態置信矩陣的最大非對角元滿足要求。對于一些復雜結構，常以模態置信矩陣最大非對角元小于0.25作為基本優化要求，至此得到傳感器的布置方案。
2
張弦梁結構傳感器優化布置模擬
張弦梁結構是由預應力拉索、撐桿和上弦梁組合的典型的預應力結構，廣泛應用于各種大跨度空間結構，該類結構往往需要布置結構健康監測系統。
由于張弦梁結構下弦為預應力拉索，結構整體剛度相對桁架較小，振動幅度較大，結構基頻較小，適合采用振動模態分析進行結構健康監測。因此本文選擇以張弦梁結構為例，按照模態置信矩陣法進行了傳感器優化布置的試算。
2.1 張弦梁模型建立
本文選用SAP 2000軟件進行建模計算。以跨度為60 m的張弦梁結構作為優化方法的試算模型。未施加預應力時張弦梁幾何尺寸如圖1所示，撐桿布置間隔為10 m。

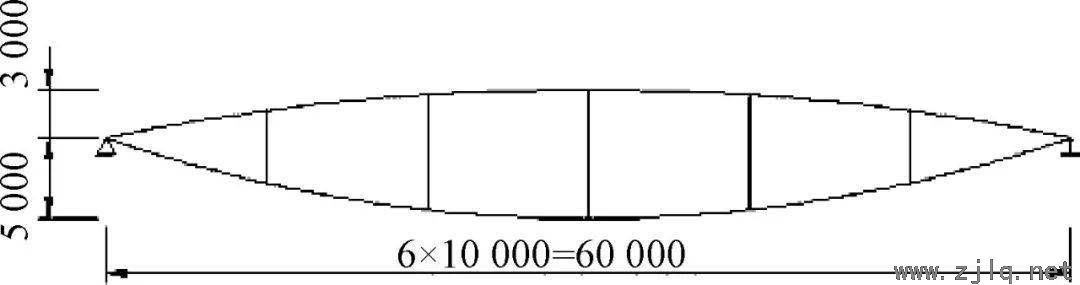

圖1 張弦梁計算模型
上弦拱和撐桿選用Q345鋼材，拱截面為400 mm×300 mm×12 mm箱形截面；撐桿截面為φ159 mm×6 mm圓鋼管。預應力拉索材料為高強鋼絞線，建模時采用等效截面積2940 mm 2。下弦索施加-60 ℃的溫度荷載，對應預應力荷載400 kN。計算時，僅考慮自重荷載，由軟件自動計算。同時，對結構平面外的自由度進行約束，結構僅在x-z平面內計算。
2.2 傳感器布置要求確定
對張弦梁模型的動力特性進行計算。由于索的剛度遠小于上弦拱的剛度，結構的部分振型表現為索的局部振動。忽略索的局部振動，僅考慮結構整體參與的振型，得到結構的前6階振型模態如圖2所示；結構前10階振型的周期、頻率、振型參與質量系數見表1。結構的前幾階振型以豎直方向振動為主，前5階振型豎直方向的累計振型參與質量系數達到了97.5%。而水平方向的振型以第9階振型為主，且前12階振型水平方向的累計振型參與質量系數僅為85.7%。

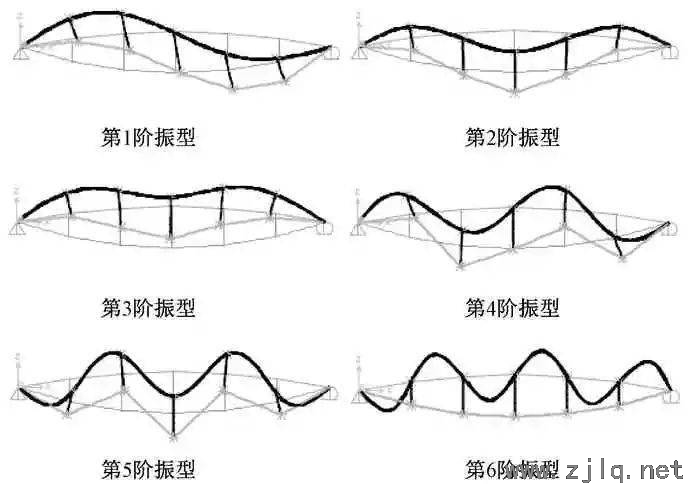

圖2 結構前6階振型模態

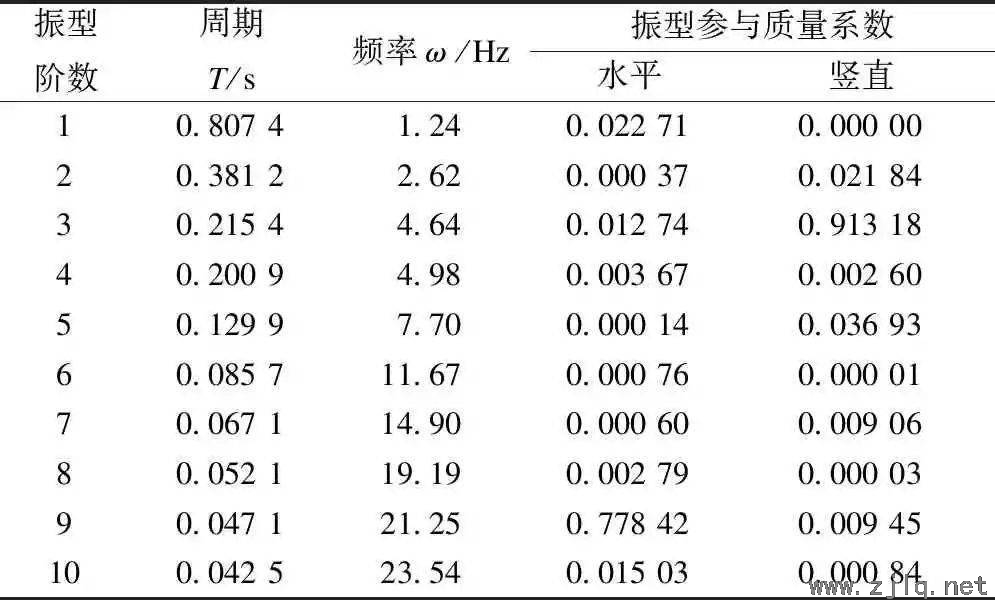

表1 結構動力特性
假定可布置傳感器的測點僅分布在上弦拱上，所有測點位置及編號如圖3所示。假定測點6受實際工程條件限制，無法布置傳感器。傳統方案中往往選取1～5、7～11號測點布置傳感器，需要布置10個測點?；谝陨夏Ｐ团c假定，應用模態置信矩陣法設計傳感器布置方案。

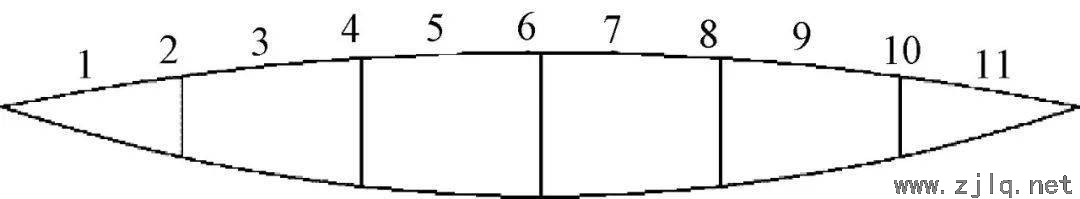

圖3 傳感器布置位置及編號
2.3 傳感器布置方案設計
初始測點選取2、4、8、10，每次迭代后的測點方案以及模態置信矩陣最大非對角元值見表2。模態置信矩陣最大非對角元隨迭代次數的變化關系如圖4所示。

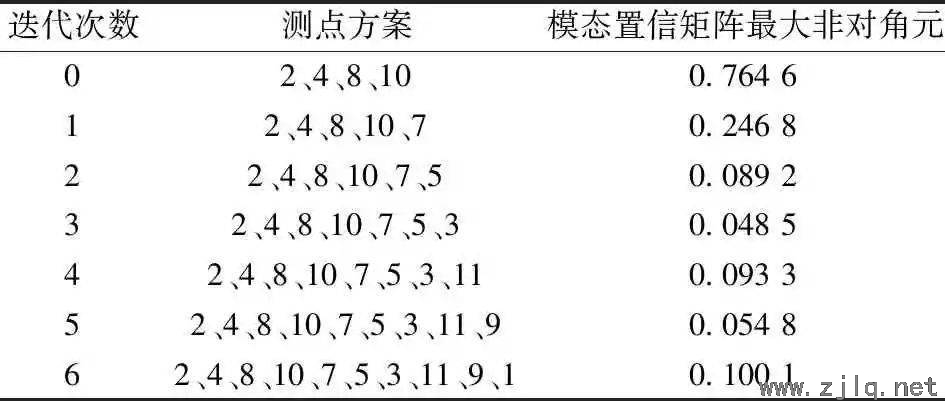

表2 迭代運算結果

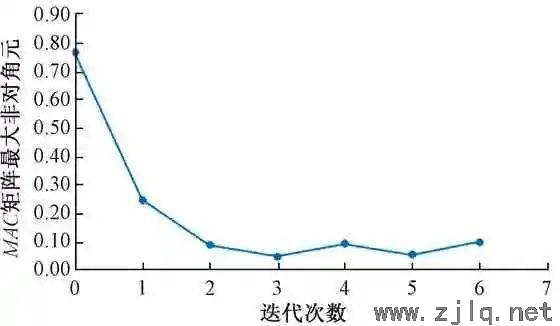

圖4 最大非對角元隨迭代次數的變化
根據圖表數據分析可知，前3步迭代過程中模態置信矩陣的值迅速減小，而后趨于穩定，雖非單調遞減，但均可以滿足實際工程需要。綜合考慮傳感器數目和模態置信矩陣，最終傳感器布置方案選取2、3、4、5、7、8、10 七個測點，對應的模態置信矩陣如式(4)，可知，最大非對角元為0.0485。

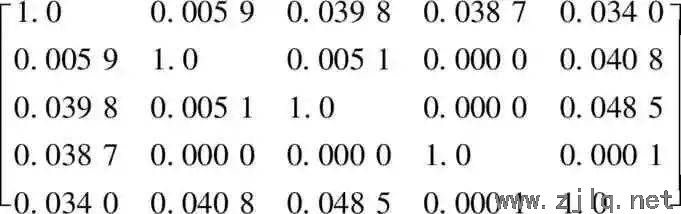

[ MAC ]=
(4)
2.4 實施建議
根據算例分析過程，本文提出以下兩點具體實施建議：
a.快速下降段。
此階段模態置信矩陣有一個或多個較大的非對角元，無法滿足實際工程需要。較大非對角元的個數取決于初始傳感器測點方案的選取。好的初始方案應使得較大非對角元的個數盡量小。此階段迭代過程中模態置信矩陣中較大非對角元的值迅速減小到能夠滿足工程需要的水平。
b.平穩階段。
這一階段模態置信矩陣的所有非對角元值均較小，隨著迭代過程的繼續，各個非對角元素的變化呈現不規則波動，且變化幅度較小，最大非對角元可能出現在任意位置，但均能夠滿足實際工程需要。
c.迭代末段。
由于待選傳感器測點個數限制，迭代進行到最后幾個測點時，無論選取哪個測點加入已有的測點方案，都會使模態置信矩陣的最大非對角元增大，此時增加傳感器的數目反而會有負面作用，故應避免采用此階段的迭代結果。
3
結 論
來源：亓玉臺, 許慶. 張弦結構健康監測傳感器布置優化方法[J]. 鋼結構(中英文), 2020, 35(10): 29-33.
