隨著城市化進程的不斷推進，交通基礎設施尤其是橋梁的安全性與可靠性愈發受到重視。橋梁健康監測系統（Bridge Health Monitoring System, BHMS）作為一種有效的管理手段，通過實時監測橋梁結構狀態，及時發現潛在的安全隱患，為橋梁的維護與管理提供了科學依據。傳感器作為BHMS的核心組成部分，其布置策略直接關系到監測系統的性能與效果。因此，研究如何優化傳感器布置，實現對橋梁健康狀態的有效監測，成為當前橋梁工程領域的重要課題。
一、傳感器布置的重要性
傳感器布置是橋梁健康監測系統設計中的關鍵環節，合理的布置方案能夠確保監測數據的全面性與準確性，為橋梁健康評估提供可靠依據。傳感器布置不當不僅會導致監測盲區，還可能增加系統的成本與復雜度。因此，科學合理的傳感器布置策略對于提高監測系統的有效性至關重要。
二、傳感器類型及其功能

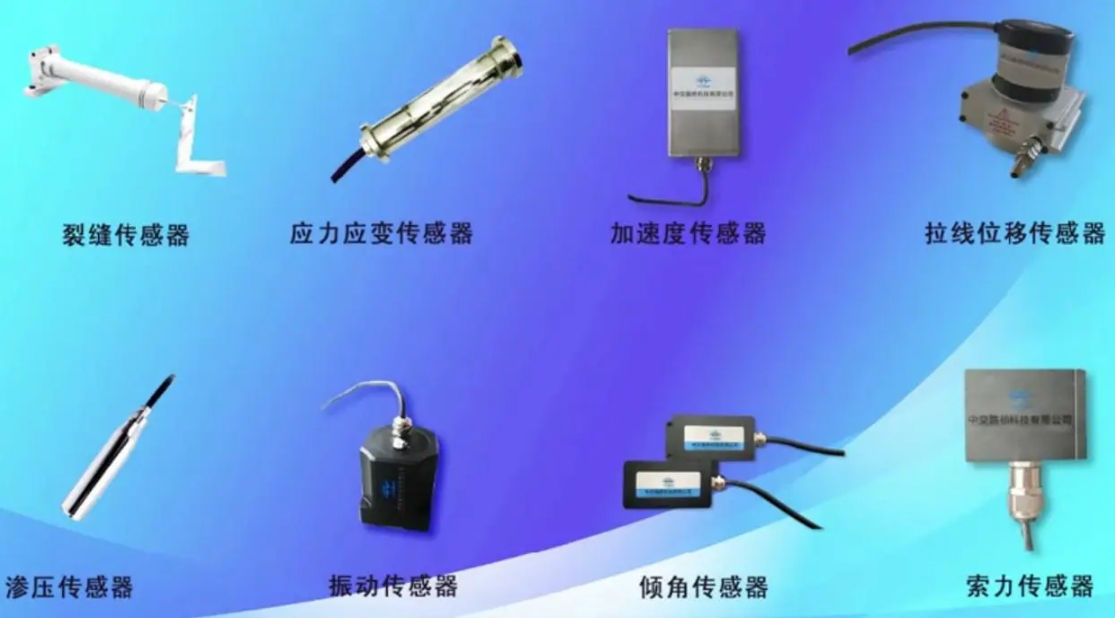

在橋梁健康監測系統中，常用的傳感器類型包括但不限于：
1. 應變計：用于監測橋梁結構在荷載作用下的變形情況。
2. 加速度計：用于測量橋梁在風荷載、車輛行駛等動態荷載作用下的振動響應。
3. 位移傳感器：用于監測橋梁結構的位移變化，評估結構的整體穩定性。
4. 裂縫檢測器：用于監測橋梁構件表面或內部的裂縫發展情況。
5. 溫濕度傳感器：用于監測橋梁周圍的溫濕度變化，評估環境因素對橋梁的影響。
6. 光纖光柵傳感器：用于監測橋梁的應力分布與應變情況，具有高精度、抗電磁干擾等優點。
三、傳感器布置原則
在進行傳感器布置時，應遵循以下基本原則：
1. 全面覆蓋：確保傳感器能夠監測到橋梁結構的關鍵部位，不留監測死角。
2. 重點突出：根據橋梁結構特點與受力情況，優先布置在易受損區域。
3. 經濟高效：在滿足監測需求的前提下，盡量減少傳感器數量，降低系統成本。
4. 便于維護：傳感器應易于安裝與維護，確保長期穩定運行。
5. 技術兼容：選用的傳感器應具備良好的互操作性，便于系統集成。
四、傳感器優化布置策略
傳感器優化布置策略是指在滿足監測需求的同時，通過科學的方法與技術手段，實現對傳感器數量、位置、類型等方面的最優配置。以下是一些常見的優化布置策略：
1. 基于結構分析的布置策略
· 有限元分析：利用有限元軟件對橋梁結構進行建模分析，找出應力集中區域與薄弱環節，據此布置傳感器。
· 模態分析：通過模態分析確定橋梁的主要振動模式，選擇關鍵節點布置加速度計，監測橋梁的動態響應。
· 裂縫預測：結合橋梁的歷史數據與力學模型，預測可能發生裂縫的位置，提前布置裂縫檢測器。
2. 基于數據驅動的布置策略
· 機器學習算法：利用機器學習技術對歷史監測數據進行分析，識別傳感器布置的最佳位置。
· 聚類分析：通過對傳感器數據的聚類分析，發現數據間的內在聯系，優化傳感器布局。
· 深度學習：采用深度學習模型訓練監測數據，識別橋梁結構的異常模式，指導傳感器的優化布置。
3. 基于成本效益分析的布置策略
· 成本最小化：在保證監測效果的前提下，通過減少傳感器數量或選擇性價比較高的傳感器類型，降低系統總成本。
· 效益最大化：綜合考慮傳感器的成本與所能提供的監測信息價值，選擇最佳布置方案。
· 長期投資回報：從長遠角度出發，評估傳感器布置方案的經濟效益，確保系統的可持續發展。
中交路橋科技有限公司（以下簡稱“中交路橋”）是國內領先的橋梁健康監測解決方案提供商之一。公司在橋梁健康監測領域積累了豐富的經驗，特別是在傳感器優化布置方面有著深入的研究與實踐。在某跨江大橋健康監測項目中，中交路橋采用基于結構分析的布置策略，通過有限元分析確定了橋梁結構的關鍵監測點。公司還在橋墩、橋面等重要部位布置了高性能的光纖光柵傳感器，實現了對橋梁應力分布的高精度監測。此外，中交路橋還引入了基于數據驅動的優化布置方法，利用機器學習算法對歷史監測數據進行分析，進一步優化了傳感器的布置方案，提升了系統的監測效果。
