一、背景
城市供水系統作為城市生命線工程，對維持正常社會生活、生產秩序和公共安全至關重要。主干管“爆管”易引發全城供水危機、交通癱瘓等嚴重問題。目前主要依靠居民報告或人工巡視發現爆管，往往造成大量水資源流失并嚴重影響城市正常運行。為快速應對爆管突發事件，特制定本監測方案。
二、技術方向選擇
現階段兼顧實用性與經濟性，優先選擇基于擬穩態壓力和流量監測數據分析的方法。原因如下：
（1）成本優勢：擬穩態壓力監控設備價格遠低于瞬態波監控設備，建設成本在自來水公司可接受范圍內，且可提高布設密度。
（2）環境適應性強：擬穩態設備在潮濕管道井甚至長期浸泡水中等惡劣室外環境下的適應性優于瞬態波監控設備。
（3）供電要求低：高頻采集設備對供電要求高，多數現場難以滿足，而擬穩態設備更易適應現場供電條件。
三、爆管監測的基本問題與技術要點
（一）三個基本問題
1.采用現有設備，爆管是否可監測及監測水平。 2. 在可監測前提下，如何布置監測網以提高效率和可靠性。 3. 監測網建立后，如何利用數據快速識別爆管地點。

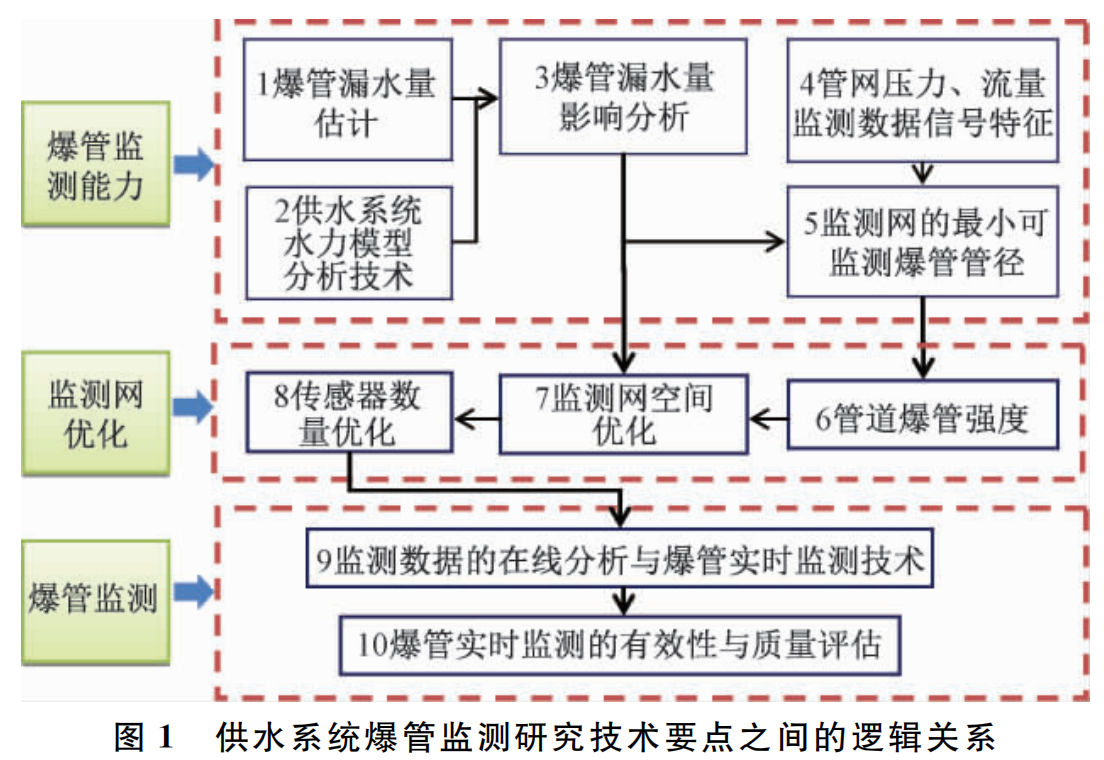

（二）十大技術要點及邏輯關系
技術要點包括爆管漏水量估計、爆管漏水量影響分析、管網壓力與流量監測數據信號特征、爆管監測能力、監測網的最小可監測爆管管徑、管道爆管強度、監測網空間優化、傳感器數量?jī)?yōu)化、監測數據的在線分析與爆管實時監測技術、爆管實時監測的有效性與質量評估。這些要點相互關聯，前五項用于分析爆管監測能力，后五項圍繞監測網設計與數據應用展開。
四、爆管監測能力分析
（一）爆管漏水量估計
可采用孔口出流相關經驗公式估算，在EPANET模型中可折算成相應射流系數計算。實際流量系數范圍較寬，與來流速度、孔口大小相關。
（二）管網監測數據特征與背景噪聲
數據特征：供水管網壓力和流量數據以天為周期變化，且含隨機性。
背景噪聲：由用戶用水量、水泵閥門啟閉等隨機因素及儀器儀表自身波動構成。采用\(\Delta P_{t}=P_{t}-P_{t-3t}\)和\(\Delta Q_{t}=Q_{t}-Q_{t-\Delta t}\)表示壓力和流量波動，2-3倍方差以內的波動可視為“噪聲”（95%-99%以下的波動為合理擾動），壓力波動拐點范圍一般為0.6-1.5m。
（三）爆管沖擊影響分析
借助管網水力模型分析，采用設定漏水量或節點射流系數進行。僅評估爆管影響范圍時，傳統流量驅動模型基本可滿足要求，當節點水壓低于16m后按線性比例和周建華模型折減時，壓力驅動法與流量驅動法區別不明顯。
（四）爆管最小可監控管徑
特定管網中，爆管管徑小于某臨界值時，流量和壓力變化低于背景噪聲水平，現有監測系統難以判別，該臨界值即為爆管最小可監控管徑。
五、爆管監測網設計
（一）爆管強度 ：管道爆裂后的漏水量水平，作為監測網設計依據之一。 布局原則：優先監測重要管線和重要用戶，監測點布設相對均勻，保證每根管道在有效監控范圍內。

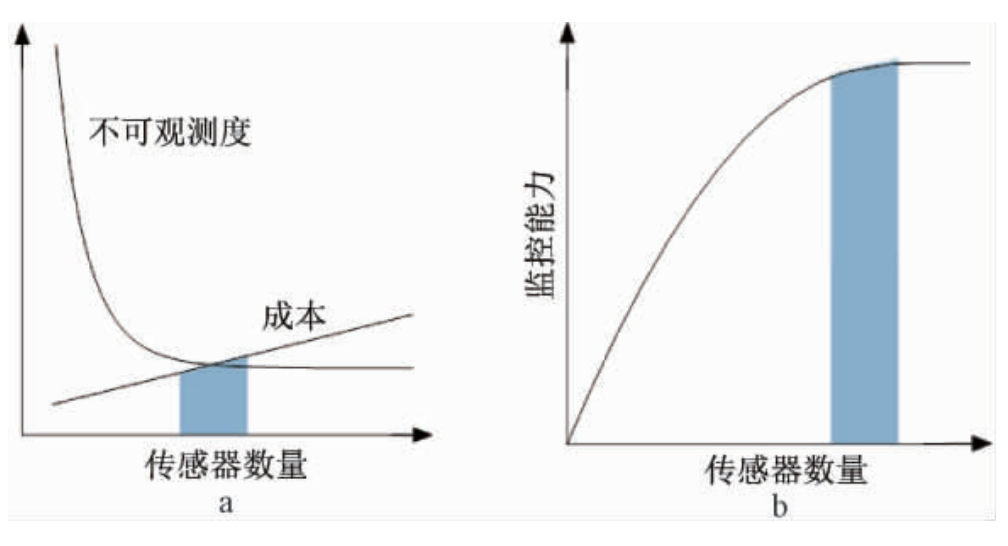

（二）監測設備數量與空間布局優化流程及成果表述
優化流程：設定最少監測設備數→空間布置優化→增加設備數量→再次空間優化→監控管道覆蓋率增長情況，直至增加量小于設定目標。
成果表述：明確哪些管道被納入監控范圍，繪制清晰的管線監控分布圖，而非抽象數字。
六、爆管的在線監測技術
（一）爆管監測步驟與方法
運行流程： - 收集傳感器信息和水廠、泵站運行狀態。 - 數據預處理，確保有效數據進入分析模型，避免錯誤數據導致誤判。 - 利用數據和模型分析是否爆管，對異?，F(xiàn)象解釋，必要時人工干預給出結論。
監測評估級別： - 第一級別：識別是否發生爆管。 - 第二級別：判斷爆管位置，為搶修提供指導（需結合人工判斷，如熱線信息）。
定位方法：主要通過“漏斗法”，根據爆管后壓力下降漏斗判斷，有“時間窗ロ”限制（長距離輸水管線約5min，大型供水管網約15min），分析程序需在1min內完成，傳感器采集和傳輸周期不超過時間窗口。
（二）爆管在線監測成果驗證與評估
監測結果類型：準確預報、誤報、漏報（普遍存在）。
誤報率要求：不宜超過1-2次/d，管理部門需制度上要求一線人員接受一定誤報率，報警后人工核實。
準確率評估層次： - 第一層次：評估“是否發生爆管”的有效性。 - 第二層次：在確認爆管后，評估爆管位置判斷的準確性。
精度要求： - 城市管網定位到“街區”即可。 - 農村偏遠長距離輸水，500-1000m基本滿足要求。
