在現代交通基礎設施的運維管理中，橋梁結構的安全評估始終是重中之重。無論是新建橋梁的交工驗收，還是在役舊橋的承載能力評定，橋梁荷載試驗無疑是最直接、最可信的判定手段。這一方法通常分為兩大類：橋梁靜載試驗與橋梁動載試驗。前者用于探明橋梁在靜止重壓下的真實反應，后者則用于捕捉其對行車振動的動力學特征。我們將從技術邏輯與實施細節兩個維度，對這兩項技術進行一次深入的科普拆解。
一、靜載試驗：考驗結構的極限耐力
靜載試驗的核心目的在于檢驗橋梁在模擬設計荷載作用下的靜力響應。一次成功的靜載試驗，絕非隨意擺放幾輛車那么簡單，它需要對工況設計、加載效率、測點布設及過程控制進行嚴密的推演。
1、工況設計：受力狀態的極致模擬
試驗工況的設定遵循“最不利受力”與“代表性”兩大核心原則。針對不同的橋型，工程師們關注的重點截面上存在顯著差異：
（1）簡支梁橋：重點關注跨中截面的最大正彎矩效應。
（2）連續梁橋：需兼顧主跨支點的負彎矩與跨中的正彎矩。
（3）拱橋與索體系橋梁：對于拱橋，拱頂與拱腳是關鍵；對于斜拉橋與懸索橋，除了主梁，塔頂?shù)乃阶兾煌瑯硬蝗莺鲆暋?/p>
此外，針對加寬、加固改造類橋梁，新舊結構協同受力是檢測重點。此類橋梁需在常規工況基礎上，增設偏載工況與橫向聯系專項工況，精準檢驗新舊結構的受力傳遞效率、協同變形能力，核查改造后橋梁整體受力體系的完整性與穩定性，杜絕新舊結構受力脫節引發的安全隱患。
2、荷載效率：量化壓多重的車
荷載并非越重越好，規程中引入了“靜載試驗荷載效率”這一量化指標來控制加載質量。該指標反映了試驗荷載產生的效應與設計荷載效應的比值。對于交（竣）工驗收，這一比值通常要求控制在 0.85至1.05 的“黃金區間”內，而在評定舊橋承載能力時則需提升至 0.95至1.05。效率不足則無法驗證結構安全儲備，而一旦超過1.05，則需謹慎評估結構是否會出現非彈性損傷。
3、測點布設：精準定位

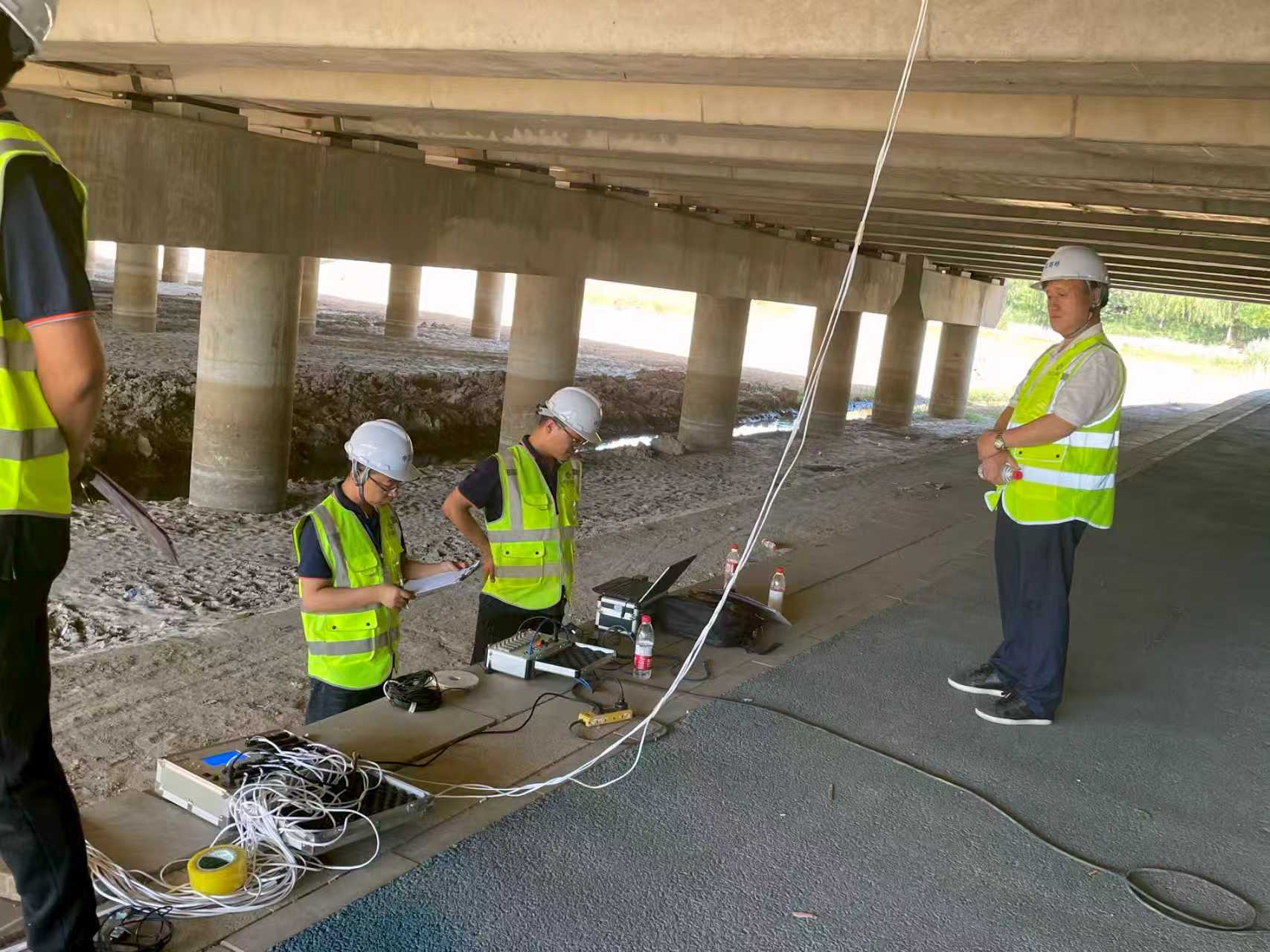

測點的布設決定了數據的有效性。以最常見的T梁橋?yàn)槔?，通常需要在每片T梁的底面與側面布設應變測點，并在梁底對應位置安放撓度計。對于整體式箱梁，則需在頂?shù)装寮案拱逦恢枚帱c(diǎn)布設，以捕捉剪力滯效應的影響。這就像醫生做心電圖，電極貼錯了位置，就讀不出真實的心跳。
4、分級加載與安全控制
規范要求試驗荷載需分 3至5級 逐級施加，對于技術資料不全的老舊橋梁，分級還應更細。每一級加載后，技術人員需嚴密監控應變與撓度是否呈線性增長，并傾聽結構內部是否有異常聲響。一旦出現以下6種危險信號，必須立即終止試驗：
（1）應變或撓度超過計算控制值；
（2）裂縫長度、寬度明顯擴展；
（3）實測變形分布出現反常；
（4）橋體發出異響或索力增量超限。
二、動載試驗：捕捉結構的動態脈搏
如果說靜載試驗是查體，那動載試驗就是心率監測。它主要測試橋梁在車輛行進、跳躍或制動等動態荷載下的響應。
1、三大試驗工況
（1）無障礙行車：試驗車以不同速度（通常由低速5km/h至高速80km/h）勻速通過，用于獲取沖擊系數。
（2）有障礙行車（跳車）：在橋面設置模擬障礙物，模擬惡劣路況下的瞬時沖擊效應，車速5~20km/h。
（3）剎車制動：車速30~50km/h時，測試制動力對結構的縱向沖擊影響。
2、核心測試參數
動載試驗主要關注兩類核心指標。一是自振特性（橋梁的“身份證”），包括自振頻率、振型與阻尼比；二是動力響應（對荷載的“應激反應”），主要包括動撓度與沖擊系數。其中，沖擊系數的實測值用于驗證設計參數取值的合理性，直接關系到結構在長期疲勞荷載下的安全性。
靜載試驗與動載試驗各司其職、互為補充，構成了完整的橋梁結構檢測與性能評估體系。靜載試驗精準核驗橋梁靜態極限承載能力，把控結構安全底線；動載試驗深度研判橋梁動態服役特性，預判長期疲勞損傷風險，兩類試驗數據結合，可全面、客觀、精準地判定橋梁的健康狀態、承載能力及服役潛力，為橋梁工程驗收、日常養護、病害治理、加固改造提供權威技術支撐。
作為專業的橋梁工程技術服務機構，中交路橋科技專注于橋梁結構檢測、監測、評估及加固技術研究與落地應用，具備全套橋梁靜載、動載試驗標準化作業能力。公司嚴格恪守JTG系列國家及行業規范標準，依托專業技術團隊、精密檢測設備與成熟的現場作業體系，可承接各類跨徑、各類橋型的橋梁檢測評估項目。從工況精細化設計、現場標準化檢測，到數據精準分析、病害科學研判、出具權威評估報告，實現全流程專業化服務，精準排查橋梁結構安全隱患，科學評估結構服役性能，為交通基礎設施安全、穩定、長效運營筑牢技術屏障。
