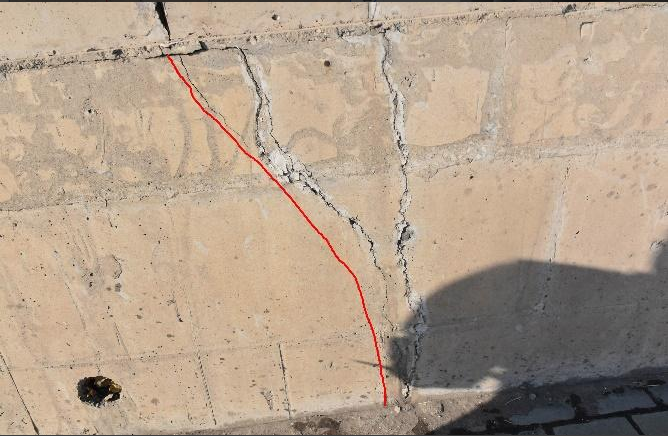

裂縫深淺是衡量混凝土結構病害危害等級的立體判定指標，即便裂縫表面寬度完全相同，不同縱深尺寸會對整體結構安全形成截然不同的破壞效果。當前，針對裂縫深度的現場檢測，行業普遍采用以橋梁超聲波無損檢測為主、鉆芯法有損驗證為輔的技術路徑，并配合相關評定規范進行結構安全性的綜合判定。
一、超聲波探測工藝：無損檢測核心實施手段
該檢測技術依托混凝土介質內聲波繞射傳播規律推導裂縫實際縱深，整套操作流程嚴格參照《GB/T 50784-2013》附錄 E、《CECS 21:2000》兩項標準執行，也是施工現場應用范圍最廣的無破損檢測工藝。結合構件可檢測基面的實際工況，該工藝細化為三類實操方案：
1、單面平測檢測工藝（首波聲時測算方式）
（1）適用工況條件：構件僅單側具備可檢測基面，測算得出的裂縫縱深不超過 500mm，且裂縫深度與構件整體厚度差值至少達到 100mm，裂縫縫隙內部不存在積水、泥漿堆積等介質。
（2）現場操作流程：選用黃油作為聲波耦合介質，先避開裂縫區域，按照 100mm、150mm、200mm、250mm 的等間距完成聲時數據采集，通過數據回歸運算得出混凝土內部聲波傳播速度 v；隨后保持同等測距跨裂縫開展聲時 t 采集，將兩組數據代入計算公式：h = √((v?t)2 - L2)
（3）核心控制指標：當測距 L 數值約等于兩倍縫深 h 時，檢測誤差能夠控制在 ±2% 以內，測算精度最優；若采集過程中出現首波相位反轉現象，需取該測距數值與其相鄰兩組測距的測算平均值作為最終結果；數據極差管控標準為：測算均值不足 30mm 時，絕對極差最大值不得超過 10mm；均值處于30mm~300mm 區間時，相對極差需控制在 30% 以內。
2、雙面斜測法
該方案專為具備兩個相互平行測試面的構件（如梁腹板、板面與板底、柱側面等）而設計。操作時，將發射換能器T和接收換能器R分別置于構件兩側的對應測點序列（位置1、2、3…）上，逐點進行斜向?qū)y。當換能器連線與裂縫面相交時，超聲波在裂縫界面處發生強烈反射與散射，致使接收信號的波幅和主頻出現顯著衰減。通過分析波幅與頻率沿測點序列的突變位置，即可判定裂縫的豎向延展深度及其在平面方向是否貫通。
3、鉆孔對測法（裂縫深度系數法）
該法適用于大體積混凝土結構中預估縫深超過500mm的深層裂縫，且以現場允許在裂縫兩側鉆孔為前提條件。具體實施時，于裂縫兩側分別鉆孔（孔徑需大于換能器直徑5~10mm，孔深至少超出預估縫深700mm以上），孔內注滿清水作為耦合介質；將發射與接收換能器置于孔內并保持同步升降，當兩者下放至某一深度時，接收波幅達到最大值并趨于穩定，該深度即判為裂縫的實際深度。為進一步提升判讀精度，可在裂縫同側鉆設一淺孔，用于標定該區域混凝土的準確波速。
二、鉆芯取樣校核工藝：破損檢測基準判定方式
鉆芯取樣檢測技術是裂縫深度測算結果的終極校核方法，《CJJ/T 233-2015》第 4.5.2 條文作出明確說明：裂縫縱深數值既可依托 GB/T 50784 規范列明的無損手段測算，也能通過鉆取實體芯樣完成實地核驗。
1、標準化操作規范：選用內徑 70~100mm 的金剛石薄壁鉆頭，順著裂縫延伸走向鉆取混凝土芯樣，鉆孔路徑需避開結構主筋、預應力鋼束以及各類預埋管線。芯樣完整取出后第一時間觀測裂縫在芯樣截面的延展形態，實地測量裂縫縱深、延展走向，確認裂縫是否完全貫穿構件截面。
2、工藝優劣勢解析：該方式測算得出的數據直觀、精準，若超聲波檢測數值存在爭議，可依靠鉆芯結果作為最終仲裁依據；但該工藝會對構筑物形成結構性破損，僅適用于核心受力構件抽檢、數據復核、檢測糾紛判定場景，無法大范圍批量開展檢測作業。

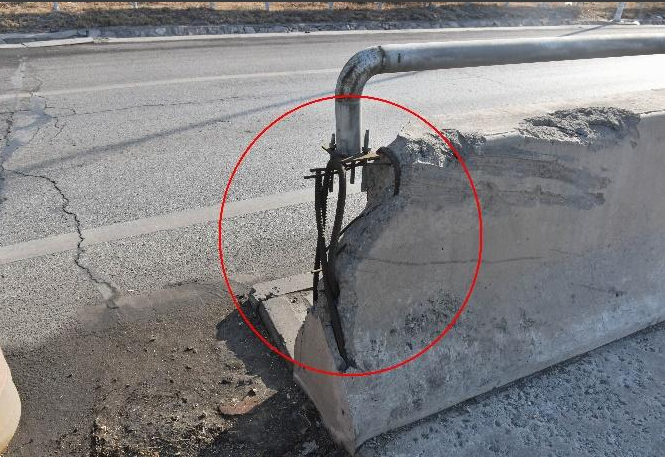

三、裂縫縱深指標對結構安全性能的影響邏輯
裂縫深度對結構服役性能的影響具有層級性，這構成了檢測工作的核心動因。依據《JGJ 125-2016》危險房屋鑒定標準及橋梁工程相關規范，其影響主要體現在三個維度：
1、當裂縫深度尚處于混凝土保護層以內時，因未觸及鋼筋，通常判定為淺層表面裂縫，僅需采取表面封閉措施即可；
2、若裂縫深度接近或已超越保護層，則水分、氯離子及二氧化碳等侵蝕介質將沿裂縫通道直抵鋼筋表面，加速鈍化膜破壞與銹蝕進程，此類深層裂縫需采用壓力灌漿工藝進行修復；
3、對于貫穿性裂縫或深層受力裂縫，構件有效截面面積的削減將直接導致結構剛度和承載力顯著下降，依據《JTG/T J21-2011》第7.3.4條，此類超限構件須被評定為不合格，并應實施專項加固或更換處理。基于上述風險分級，工程實踐中普遍確立“超聲法初查→關鍵部位鉆芯驗證→結合規范評定”的三步走原則。
值得指出的是，單一檢測手段易受現場條件干擾而產生誤判，唯有通過多方法互補驗證，方可可靠判定結構安全狀態，中交路橋科技在該領域積累了豐富的多方法協同檢測經驗，能夠為復雜工況下的縫深判定提供技術支撐。
裂縫縱深檢測是跳出表層表觀病害、精準研判結構內部損傷程度的核心環節。工程技術人員只有靈活發揮超聲波檢測高效便捷、鉆芯取樣校核精準可靠兩類工藝的優勢，結合各類規范給定限值開展綜合判定，才能針對不同類型裂縫制定科學修復方案，延長既有橋梁、混凝土構筑物服役使用年限。
