橋梁撓度是橋在荷載作用下產生的豎向變形量?，是橋受力后往下的位移量，是橋梁承載力評價的重要指標之一，撓度作為最直觀的測量依據,為橋梁快速監測系統提供了最直接的監測手段。橋梁健康監測物聯網方案設計中，撓度監測傳感器的選型影響著撓度的監測精度及響應，目前，主流的撓度監測設備有以下幾種。
一、設備選型
1、連通管式靜力水準儀
靜力水準儀是基于流體靜力平衡原理，多個儲液罐由連通管連接，通過測量各測點相對于基準點的液面高差，實現沉降與撓度的自動化監測。主要適用于大跨度橋梁主梁的豎向撓度監測、橋墩的均勻沉降監測，尤其適合內部空間相對封閉、便于布設管路且無跨度過長限制的環境。
靜力水準儀測量原理簡單，測量精度較高（可至亞毫米級）；數據長期穩定性較好；相對成本適中。但是，管路長距離鋪設受溫差影響明顯，管路敷設需考慮溫度補償及液面振蕩的影響；液體在嚴寒地區需添加防凍液，在高溫季節需考慮蒸發損耗，需解決防凍液配比與防蒸發問題；整套系統的密封性要求極高。

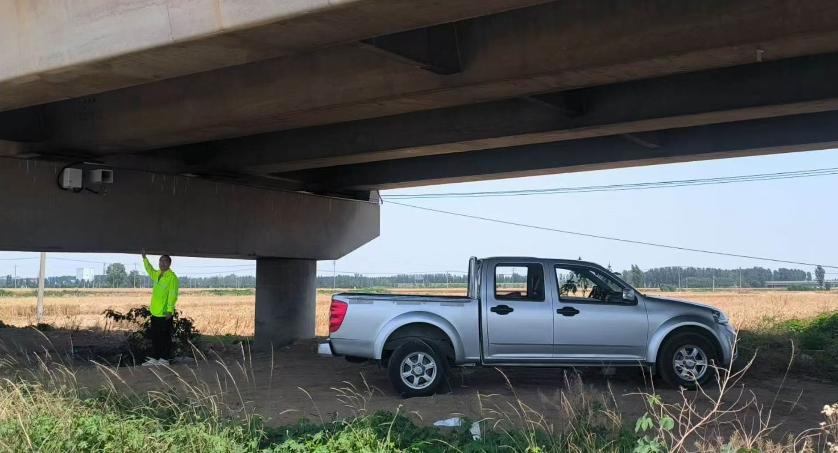

2、光電撓度儀
光電撓度儀是利用光學成像原理，在橋梁待測點（變形最大的位置）安裝穩固的光學靶標，通過圖像傳感器捕捉靶標在視野內的相對位置變化，經圖像解算得出結構的豎向位移。對場景的使用沒有特別要求，滿足視野范圍要求、方便施工即可。
光電撓度儀是非接觸檢測測量，動態響應頻率高（部分設備可達上百Hz），能夠有效捕捉車致振動下的瞬態撓度變化。但設備極易受光路環境干擾；長期戶外部署時，鏡頭積灰、結露或靶標燈泡損壞會對監測數據的穩定性帶來挑戰，探頭需配備防風、防雨、防塵的戶外防護罩，并具備鏡頭自清潔或加熱除霧功能；有效測量距離受相機焦距及圖像傳感器像素分辨率限制。

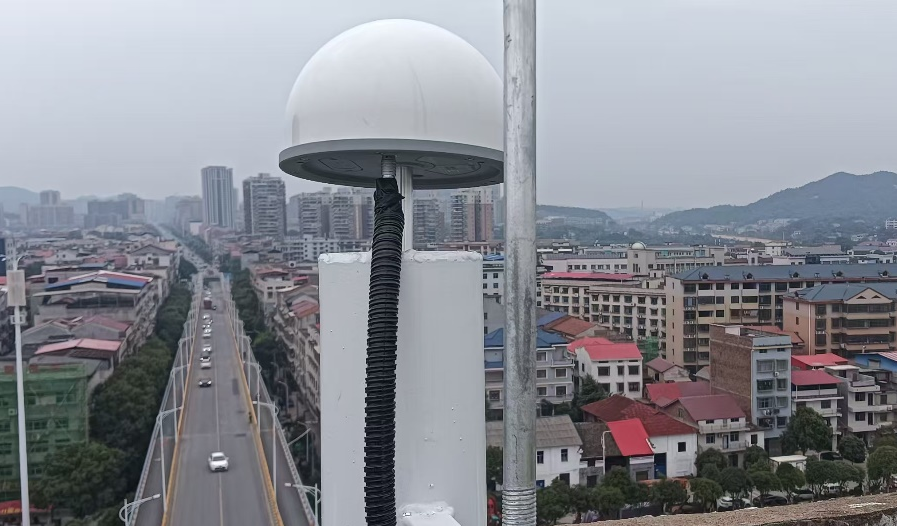

3、GNSS位移監測系統
GNSS是利用全球?qū)Ш叫l(wèi)星系統（GNSS）的載波相位差分技術，通過基準站與測站的數據解算，獲取測點的三維坐標（含豎向位移）。適用于大跨徑橋梁，如懸索橋的靜態位移監測，也常用于無通視條件或長距離的跨河海區域。
GNSS能夠?qū)崿F(xiàn)全天候、全自動，無需通視；可獲取絕對空間坐標，能同時監測水平和豎向位移；不受天氣（雨霧）影響。GNSS的監測數據解算受多徑效應、衛星星歷誤差影響較大；靜態解算精度可達毫米級，但動態采樣率通常不高（一般1Hz~10Hz），無法捕捉高頻微振動；設備及天線成本相對較高。GNSS的測點布設必須無嚴重衛星信號遮擋（周圍無高聳山體或建筑）；需布設穩固且無沉降的基準站；需采用高精度天線及數據處理算法。

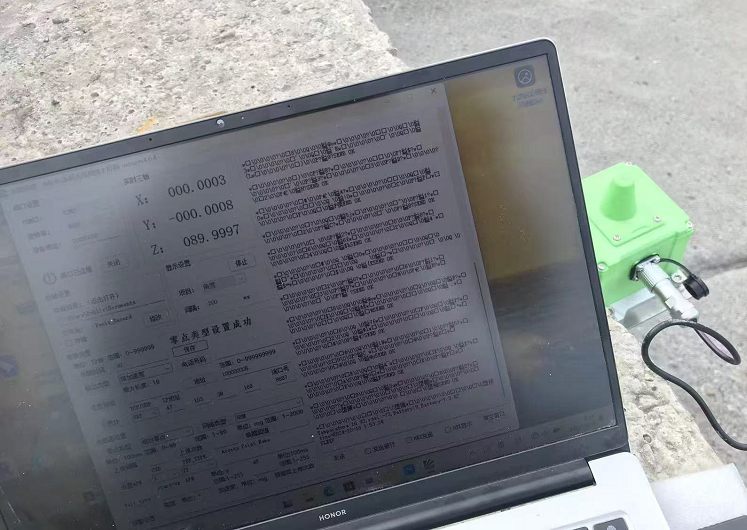

4、三軸傾角儀
三軸傾角儀是通過測量各測點的轉角變化，通過多測點數據擬合或數值積分算法，間接推算出整條主梁的撓度曲線。適用于大跨度連續梁橋、拱橋、以及受通視或布管限制無法直接安裝位移計的結構。三軸傾角傳感器安裝基座必須牢固，安裝非常靈活，不依賴外部基準點，不受長距離傳輸限制；單體硬件成本較低。通常需要多點陣列布設，算法模型強依賴于結構邊界條件假設，處理是需考慮溫度對傾角測量的零漂影響，否則結果的置信度將大幅下降。
二、中交路橋科技橋梁結構監測方案
中交路橋科技在橋梁健康監測領域構建了從“事后補救”到“全周期管控”的智能化體系，并非簡單的傳感器堆砌，而是集成了全域感知、智能研判與精準管控的閉環生態，其核心解決方案旨在通過數據驅動實現基礎設施的韌性安全：
?1、全息可視化管理?：建立“一張圖”治理體系，將地理信息與結構健康狀況動態映射，實現從宏觀態勢到微觀病害毫米級定位的全景管控。
?2、標準化閉環管控?：整合數據管理、設備管理、智能分析及預警評估四大核心板塊，支持監測報告的高效生成與批量處理，解決數據落地應用的最后一公里問題。
?3、AI智能主動預警?：引入AI技術作為核心驅動力，將響應時間壓縮至分鐘級，通過算法模型預判潛在風險，實現從“被動應對”向“主動預防”的質變。??
