搞通信鐵塔的小伙伴應該知道，通信鐵塔一個最重要的指標就是垂直度，但是大師兄發現很多現場的兄弟不會測鐵塔的垂直度，或者只測一個方向的垂直度。
所以今天就跟大家討論下幾種常見塔型垂直度測量和偏差值計算。
先仔細瞅一下標準：
《CECS80-2006塔桅鋼結構工程施工質量驗收規程》關于鐵塔垂直度的規定：
9.5.5：對塔架整體垂直度偏差（雙向偏差矢量和），當塔高度H不大于75000mm時，不得大于H/1500；
當H大于7500mm時，不得大于50+（H-7500）/4000mm。
檢查數量：正交雙向
檢驗方法：經緯儀測量
9.6.2：?jiǎn)喂芩恼w垂直度偏差不應大于H/1500。
檢查數量：雙向。
檢查方法：用經緯儀測量，雙向偏差取矢量和
可以看到，規范的要求都是測量雙向偏差然后取矢量和，因此需要正交雙向測量，不能只測一個方向。
下面我們分別看看單管塔、三管塔和角鋼塔的垂直度偏差測量和計算。
單管塔比較簡單，方法也有多種，我們介紹兩個常用的。

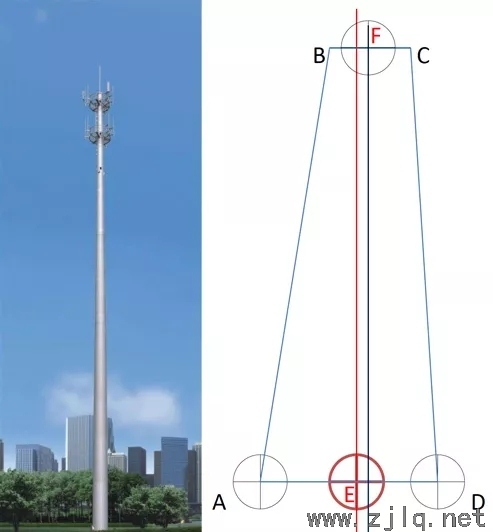

如上圖示，將單管塔側面簡化為一個梯形，E、F分別為底AD和頂BC的中點，E線和F線的垂直距離即為一個方向的偏差比如記為a和b，鐵塔的整體偏差取兩個方向的矢量和，記為
單方向的垂直度偏差如何測呢？
方法1：

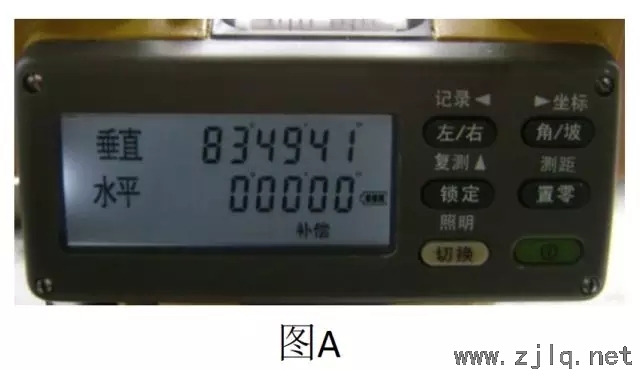

1、將目鏡中的十字絲對準A點，將水平角置零，下圖A。

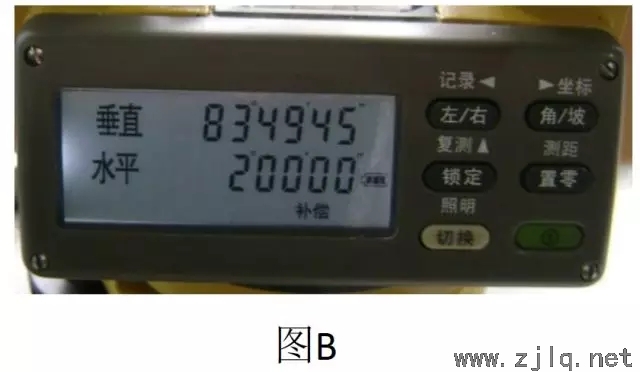

2、將目鏡中的十字絲對準D點，記錄水平讀數，下圖B。

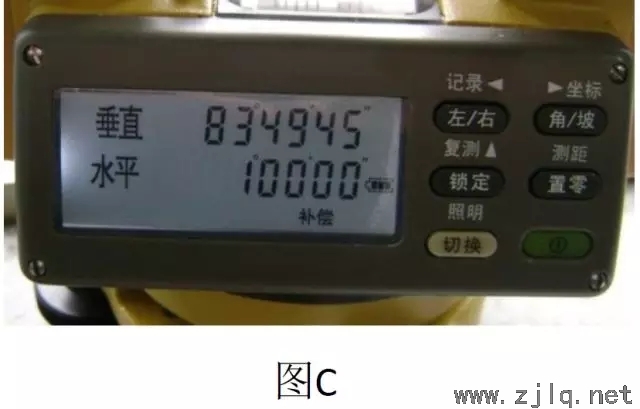

3、轉動目鏡，水平讀數為D點的一半時即為AD的中點E，下圖C。
同樣方法可得BC中點F，將BC中點延伸到塔底，可直接量出EF距離，即為單邊觀察的垂直度偏差值a。
同樣方法測量正交方向的垂直度偏差b即可計算出鐵塔垂直度。
方法2：
分別讀取ABCD四點角度值分別記為A、B、C、D，看設計圖紙找到BC的尺寸，則單邊垂直度偏差為：
管塔和角鋼塔的單邊垂直度偏差測量可以參考單管塔，現場測量通常會用一種更方便的方法。

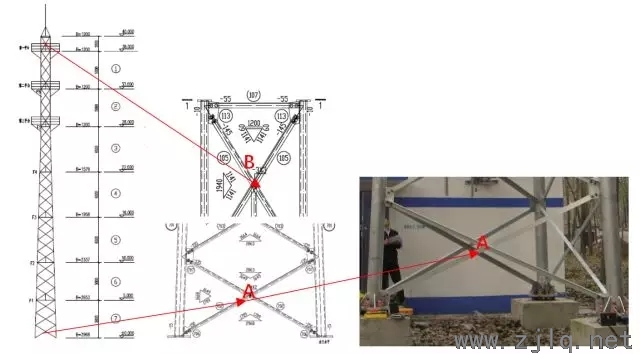

看上圖，對準A螺栓中點后，垂直轉動目鏡將十字線對準B附近，根據螺栓規格估算十字線豎線與B螺栓中點距離即為偏差值，若B被平臺遮擋也可直接對準避雷針估算。
此種方法需要注意驗證A、B點是否處于中點。
截面為正方形的塔，垂直度偏差取兩個正交方向偏差的矢量和，即：
對于截面為正三角的三管塔和三角角鋼塔來說，正交測量?jī)蓚€(gè)方向不太方便，我們可以測三個面的其中兩個，并換算出其矢量值。

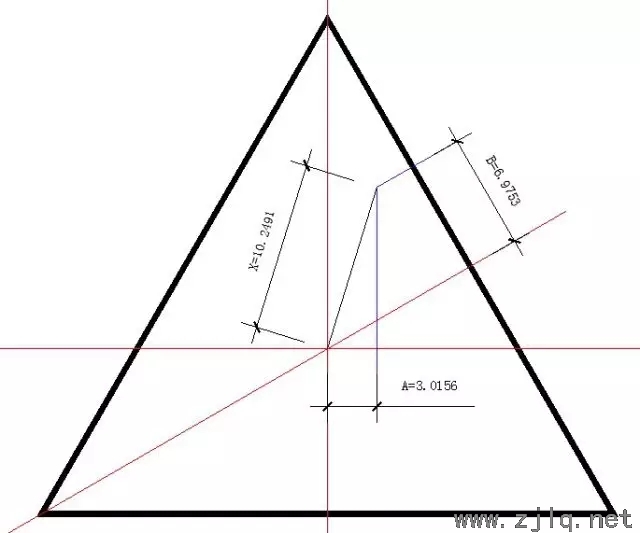

如圖示：三管塔兩邊夾角為120度，塔尖由O1偏移到O2，兩個方向測得的偏移值分別為A、B，則偏差值X為：
當A=B時，X=A+B
上述公式的推導過程大家可以自行試試，大家如果有更好的方法也歡迎交流討論。
