項目背景
某市業主計劃建立該區域的橋梁健康監測系統，筆者根據該地區橋梁結構特點以及需求對系統建設給出了自己的個人建議。
根據現場調研情況橋梁結構的主要類型包括：
（1）簡支梁板橋
（2）連續梁板橋
（3）系桿拱橋
（4）閉合框架橋
項目建設的需求是將健康監測系統同橋梁數字化管養有機的結合，并同未來智慧化城市橋梁相對接。其主要功能模塊包括：數字化橋梁信息管理模塊、動態實時結構監測模塊、橋梁BIM模型、GIS地理信息系統模塊、橋梁健康評估模塊等部分組成。
橋梁結構受力形式除系桿拱橋外，其它橋梁結構的受力特點明確，監測結構主要參數相對較為簡單，主要為撓度和應變，最關鍵的參數為撓度?？紤]到典型路線重載的特點，在重載路線應增加動態稱重系統。此外考慮到典型橋梁病害主要包括耐久性病害、伸縮縫以及支座位移等，針對這些病害可以增設裂縫監測、支座位移以及伸縮縫位移等監測參數。
監測參數的選擇
針對本項目的特點，在橋梁健康監測系統方案設計時應考慮目前橋梁健康監測系統存在的問題才能架構比較實用的橋梁健康監測系統。
（1）橋梁健康監測參數如何選擇？
橋梁結構健康監測系統參數的選擇對于系統至關重要，監測參數分為靜態參數和動態參數。根據監測參數分析的需求首先要清楚某一監測參數的類型，否則需要實時動態監測的參數選擇靜態的設備則難以滿足要求。
（2）監測數據如何分析？

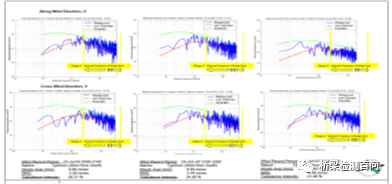

監測參數的數據分析也是健康監測系統的重要內容，數據分析方法需要結合橋梁結構分析的需要來確定。如對于風速的監測通常需要得出風速的大小和風向，有時需要分析風玫瑰圖。而對于橋梁結構振動監測的數據可能需要分析橋梁結構的動力特性如振型、頻率、阻尼比等，通常采用模態分析的方法來實現。
（3）系統建設模式如何選擇？
目前國內常用的橋梁健康監測系統建設的模式多采用建設移交的方法，由于移交后管理部門由于缺少專業人員對系統進行維護，系統建成幾年后往往陷于癱瘓，這也是系統受人詬病的主要原因。橋梁健康監測系統的建設后期的維護也至關重要，因此筆者建議系統可以采用建設移交+運維費的模式，系統建成后由承包方對系統進行長期維護，建設方支付運維費。采用這種方式最大的優點是通過承包方的專業技術服務能保證系統的運營，在系統局部出現問題可以及時進行處理。
（4）橋梁健康如何評估？
橋梁結構的健康評估是系統建設的主要目標，為橋梁結構健康運營保駕護航。而國內健康監測系統安裝在橋梁結構健康評估方面還存在一定的功能不足。對于本項目而言，橋梁結構形式比較簡單、受力明確，可以通過安裝高精度傳感器對關鍵參數進行監測，并對數據進行深度挖掘，將監測數據同結構評估有機結合。
橋梁結構健康監測參數類型主要包括三類：
橋梁結構荷載監測項目包：風荷載監測、汽車荷載監測、溫度監測、地震荷載監測；
橋梁結構響應監測項目包括：振動特性監測、應力應變監測、橋梁撓度監測、伸縮縫和支座位移監測、拉索索力或吊桿內力監測；
其他監測項目包括：混凝土耐久性監測、防撞擊監測、視頻監測、環境溫濕度監測。

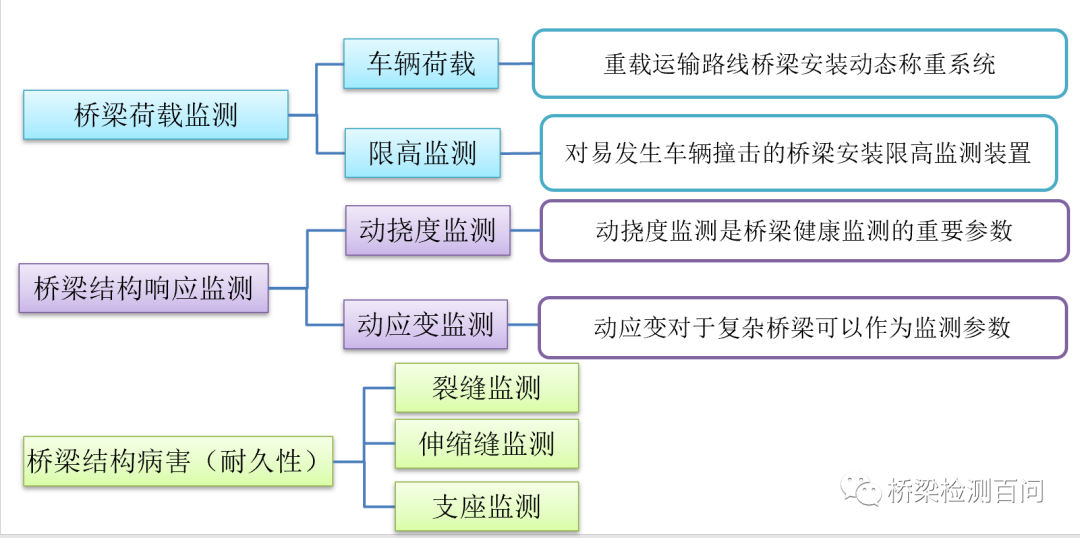

根據以上監測參數類型結合橋梁結構的特點，建議監測的參數如下：
系統監測主要傳感器選擇
1、動撓度的監測

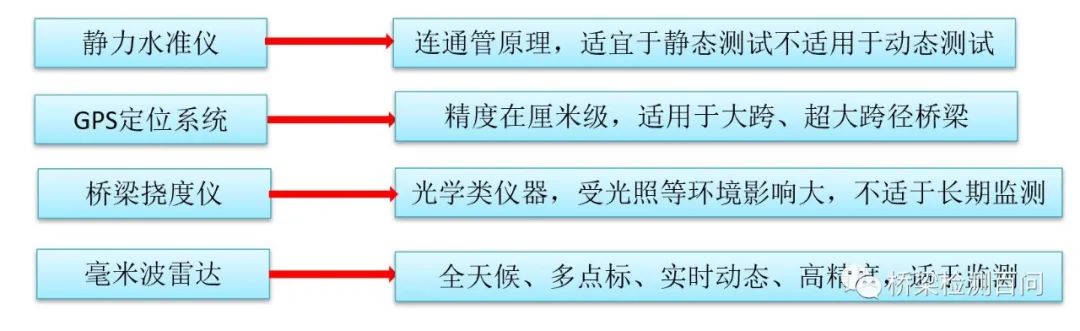

動撓度監測是橋梁結構監測的重要參數，目前常用有靜力水準、GPS、橋梁撓度儀和毫米波雷達等，各自優缺點及適用范圍見下圖：

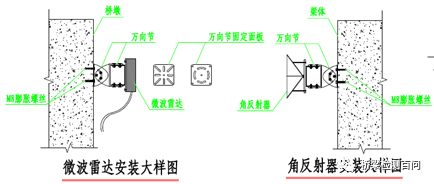

根據以上對比，對于中小跨徑橋梁建議采用毫米波雷達進行監測，其安裝見下圖：
2、動應變的監測
動應變監測是橋梁結構應變進行監測，從而對結構應力進行分析，目前常用有振弦式應變計、光纖光柵應變計等。
根據項目特點對于復雜結構采用光纖光柵應變計監測，常規結構可不監測此參數。振弦式應變計很難對結構動應變進行監測，其測試原理是巡采方式。
3、車輛荷載監測

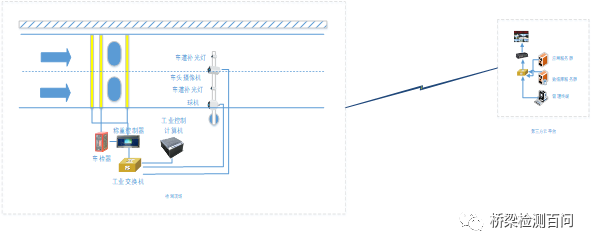

車輛荷載監測采用動態稱重系統WIM來實現，對車輛總重、軸重、車速、車間距等進行統計分析。

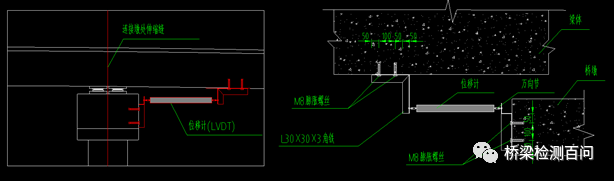

4、支座位移監測
支座監測為提高精度采用LVDT位移計進行監測，通過底座將設備固定在梁底或橋梁墩臺上。
5、伸縮縫位移監測
伸縮縫位移監測采用拉繩式位移計進行監測。
6、裂縫監測
裂縫監測為提高精度采用LVDT裂縫計進行監測，其安裝方式同LVDT相同，通過底座將設備固定在梁體裂縫位置處。
7、橋梁限高監測
橋梁限高采用限高監測采用紅外對射的監測設備，包括一個發射端和一個接收端對限高進行監測。同時配合視頻監測設備，當車輛超過限高設定值時觸發視頻采集系統對車輛信息進行抓拍。
8、墩臺基礎沉降
墩臺基礎沉降監測采用高精度靜力水準進行監測，以固定的基準點作為參考點對各測點進行監測，精度可以達到0.2mm。
9、索力監測
索力監測采用振動傳感器進行監測，配備動態集設備進行監測。
系統總體架構
1、橋梁健康監測系統組成

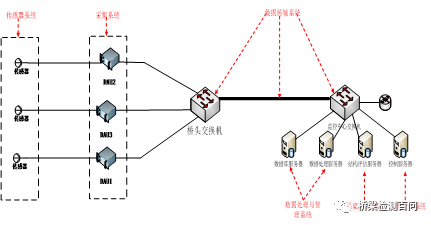

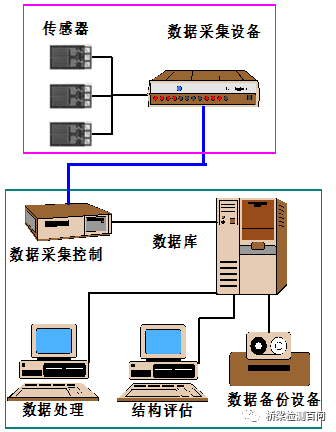

橋梁健康監測系統的組成通常包括：傳感器子系統、數據采集與傳輸子系統、數據的管理與處理子系統、結構健康評估子系統，見下圖。
2、項目總體系統架構

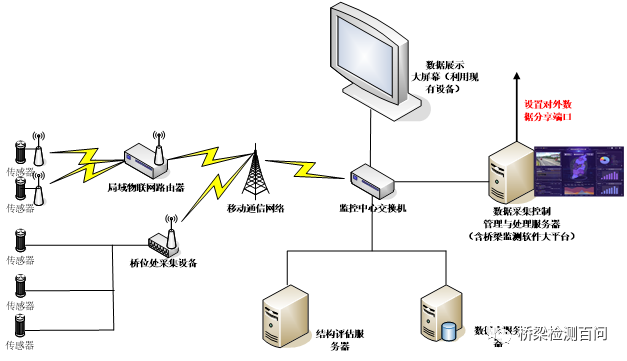

根據本項目需求，本系統在架構時考慮以下特點：架構為獨立的監測系統；各橋梁為分布式子系統；數據傳輸采用4G網絡；預留接口與原監控平臺對接；系統框架圖僅動態監測模塊；與橋梁系信息管理系統融合。系統總體框架見下圖：
3、本項目健康監測系統的特點
（1）與橋梁數字化管理系統的融合
將橋梁數字化管理信息系統同健康監測系統有機的結合，體現人工檢測與監測數據的融合。
（2）監測參數的實時顯示與挖掘
監測數據能夠在監測系統中進行實時顯示，并能對監測數據進行統計分析、設定閾值用于結構異常狀態的預警。對于不能直接用于結構分析的數據進行抽取、關聯分析等提取可以用于結構評估的評估參數。監測參數與評估參數的關系：如橋梁動撓度為監測參數，對于梁板結構可以提取用于評估參數：鉸縫工作性能（橫向分布系數或兩片粱間撓度相關系數）、撓度影響線、撓度值等可以作為評估參數對橋梁工作性能進行全面的評價。
監測數據的關聯性分析
（3）監測參數與橋梁承載能能力評估結合
本項目采用毫米波雷達對動撓度進行監測，這一關鍵參數監測一直是行業的難題。結合實際監測數據提取橋梁結構的撓度影響線對橋梁承載能力進行評估，這樣可以形成一套完整的監測和承載能力評估的技術。
（4）將巡檢、定檢及監測系統的結合
目前健康監測系統與橋梁日常巡檢、定期檢測、特殊檢測均建立為獨立的系統，給橋梁管理人員帶來極大的不便。本系統建設將健康監測系統與巡檢、定檢以及特殊檢測進行有機的數據融合。建立的包頭市政橋梁健康管理系統，主要包括：系統展示模塊、橋梁檔案模塊、橋梁日常巡檢模塊、橋梁定期檢測模塊、橋梁動態監測模塊、橋梁特殊檢測模塊、數據統計分析模塊、橋梁結構健康評估模塊等。
