在保障橋梁結構安全與耐久性能的前提下，推進橋梁輕量化監測技術的落地，已成為強化橋梁運行穩定性的關鍵路徑。其中，監測點位的合理布設，直接決定了監測數據的精準度與結構狀態評估結果的科學性。中交路橋科技橋梁輕量化監測成功破解了傳統監測模式中設備笨重、布線繁瑣、能耗偏高導致的大規模部署難題，依托分布于各關鍵節點的智能監測終端，實現了數據的自動化采集、遠程傳輸與實時預警，大幅提升了橋梁運維的效率與智能化水平。

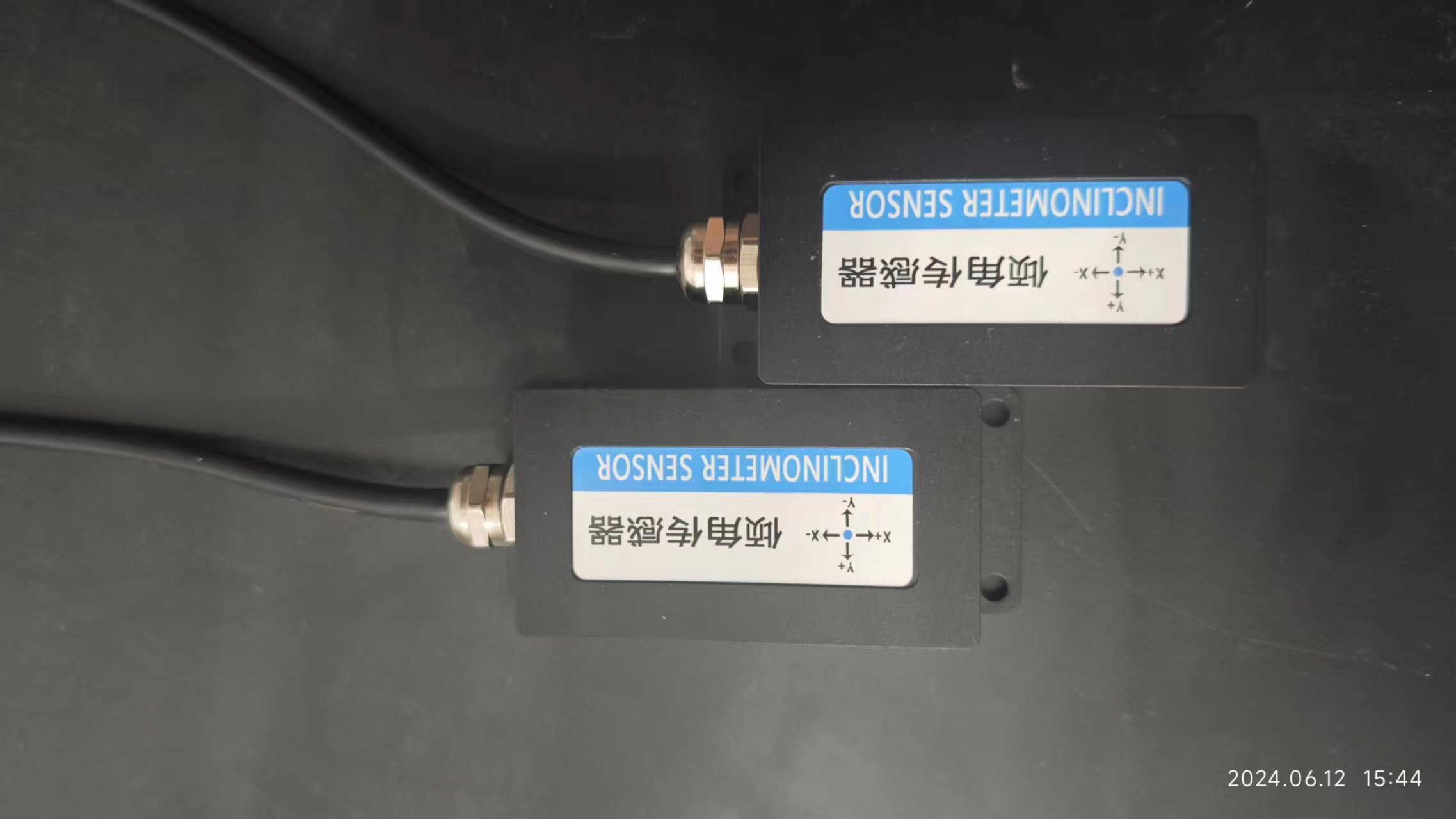

一、傾角傳感器
橋梁在車輛通行荷載、自然風荷載、地震等動態作用力影響下，必然會產生振動響應與結構形變。傾角傳感器通過精準采集橋岸地表場地加速度、承臺頂部或橋墩底部加速度，以及主梁跨中、1/4 跨、3/4 跨、塔頂?shù)群诵墓?jié)點的振動數據，能夠更全面地呈現橋梁的動力響應規律。具體來看，橋岸地表場地加速度監測可有效評估地震等自然災害對橋梁基礎的影響程度；而承臺頂或橋墩底部的加速度監測，則能直觀反映橋梁基礎的動力響應狀態，為橋梁健康狀況評估提供核心數據支撐。

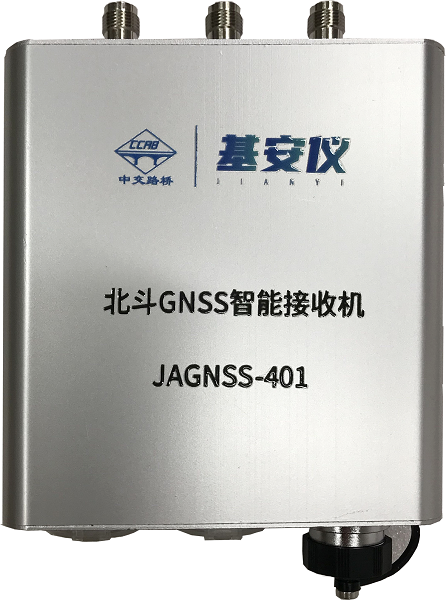

二、北斗GNSS智能接收機
北斗GNSS智能接收機硬件組成包括GNSS天線、GNSS定位模塊、主控芯片、以太網、4G模塊、LORA模塊、數據存儲以及電源模塊組成。通過將兩個GNSS位移監測設備分別配置為基準站和移動站，基準站接收天線將接收到的衛星信號轉換成便于處理的電信號，UM980對經過處理的電信號進行分析、處理和計算，計算出基準站的三維位置坐標，并將接收到衛星差分電文通過LORA模塊發送給移動站。移動站將自身接收到的衛星信號和LORA模塊接收到的基準站發送的衛星差分電文進行RTK解算，計算出更加精確的位置信息。最后移動站將RTK解算后的坐標信息通過4G模塊發送到服務器端，服務器端即可對數據進行進一步處理。

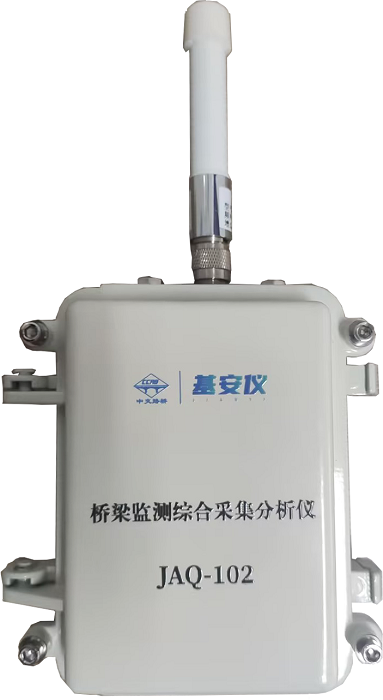

三、橋梁監測綜合采集分析儀
橋梁監測綜合采集分析儀主要由ARM Cortex-A7主控芯片和ARM Cortex-M3微處理器芯片組成，通過使用ADC模數轉換芯片將各種應變應力、振動、速度、位移等傳感器進行數據采集，擁有多通道數據采集接口，數據經過內置軟件進行分析、存儲，并通過WIFI或有線以太網連接上位機進行數據顯示，由4G模塊直接將數據實時傳輸至服務器；支持使用有線以太網進行設備擴展使用。
中交路橋科技橋梁輕量化監測通過全面覆蓋溫度應力、動力響應、結構變形等多維度監測節點，以各類智能化設備為核心構建起高精度的 “橋梁健康監測體系”。這套體系打破了傳統監測的局限性，實現了對橋梁狀態的全方位、全天候感知，為橋梁運維決策提供科學依據，持續守護橋梁的安全通行與長效穩定運行。
