中交路橋科技是從事工程檢測監測、城市安全監測預警與評價、數字智能化研發為一體的復合型高新技術集團企業。
1、背景

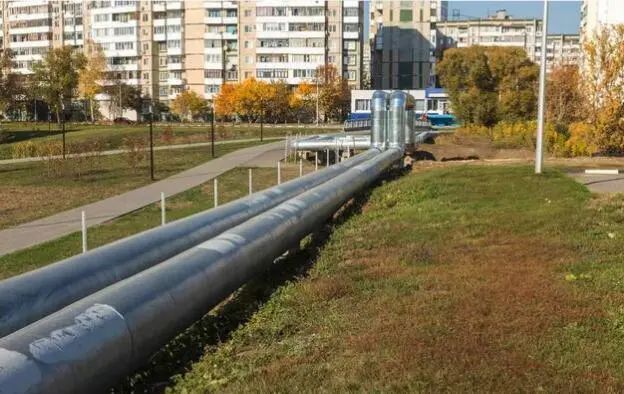

城市更新是“十五五”期間國家重大戰略之一，發改委明確“十五五”時期我國將建設改造地下管網超70萬公里；住建部部署了2026年重點任務，力爭完成各類老化燃氣管道改造3萬公里。 地下管線探測是助力地下管線改造工程建設的第一步，傳統地下管線探測手段高度依賴人工經驗與簡易設備，存在多重安全與效率短板：
（1）探測精度不足。易受復雜地質、電磁干擾影響，無法精準識別管線深度、走向及材質，易出現誤判漏判，引發挖斷燃氣、電力、通信管線等事故，嚴重威脅營業線行車安全與施工人員生命財產；
（2）探測效率低下。人工排查耗時耗力，無法滿足施工時效性要求；環境適應性差，部分現場無外接電源，傳統設備難以持續作業；
（3）缺乏動態監控能力。無法在施工全過程對管線狀態進行實時追蹤，埋下安全隱患。

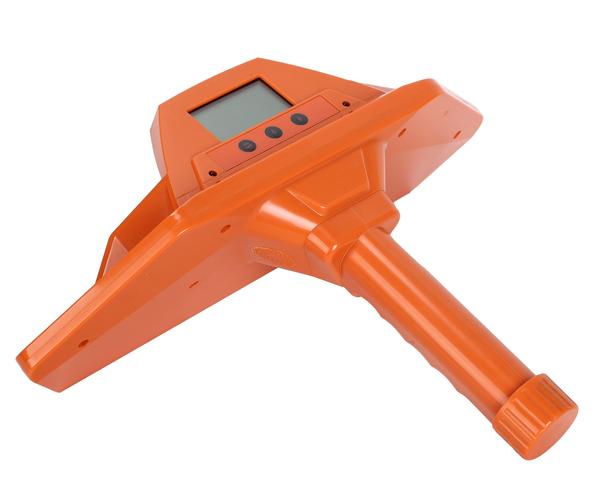

中交路橋科技ZJGX500智能管線探測儀基于電測感應原理，采用矩陣式，融合RTK高精度定位，實現了非開挖情況下地下管網快速精準地探測，確認管線位置、埋深、走向及大致管徑，為管線改造及地下管網一張圖管理平臺建設提供可靠的管線參數。
2、工作原理
ZJGX500智能管線探測儀基于電磁感應原理，設備主要有發射機和接收機組成，采用垂直發生的方式。
（1）發射機
發射機是由發射線圈及一套電子線路組成，采用感應的方式向管線加某種頻率的信號電流。發射機平臥，發射線圈面與地面呈水平狀態進行垂直發射。當發射線圈位于管線正上方時，它與地下管線不耦合，即不激發。當發射線圈位于離管線正上方h(埋深)距離時，它與地下管線耦合好，出現極值。
（2）接收機
接收機是由接收線圈及一套相應的電子線路和信號指示器組成，采用多線圈結構，接收發射機施加到管線上的特定頻率的電磁異常電流信號。
（3）信號處理
通過信號放大、濾波、信號轉化與分析等一些列流程，對采集到的異常信號進行處理，精準判斷底線管線的埋深、走向、材質等相關信息。
3、產品優勢
ZJGX500智能管線探測儀采用3D磁棒線圈技術與BD高精度定位算法，探測能力大大增強。
（1）信號身透力強
采用3D磁棒線圈陣列式排列，信號能穿透硬化路面、泥土、草地等多種場景，受環境因素影響小，操作簡單。高靈敏度，能夠接收到微弱的信號，能有效識別PE、PVC、玻璃鋼管、水泥管道、球墨鑄鐵、光纖、 電纜等多種不同材質的管道。
（2） 定位精度高
設備融合了RTK，實現了厘米級的定位精度。探測數據可實時同步上傳三維可視化監管平臺，直接生成帶有地理信息的管線分布圖，省去了傳統人工測量坐標的繁瑣步驟，極大提高了內業成圖效率。
（3）可視化交互
無源追蹤深測，無需管線有無示蹤線，也無需連接管線或做其他前期處理工作。配備高亮度彩色圖形顯示器，實時以波形、數值、羅盤導向等多種方式展示信號強弱、深度、電流方向及管線走向，實現了全景可視化交互。
4、應用場景
城市地下管網是城市生命線重要的組成部分，中交路橋科技ZJGX500智能管線探測儀，可廣泛應用于各類地下管線的探測，實現了城市生命線工程的全域探測，且數據格式符合國家地下管線一張網的要求，數據能實時解決政府管理平臺。
（1）市政管網普查：基于高精度RTK的管線定位模塊，在進行管線探測是，快速定位城市地下供水、排水、燃氣、熱力等各類市政管道，能夠輔助建立地下管網三維GIS模型。
（2）電力通信安全管理：埋藏的電力通信管線是保障現代社會的正常運轉的關鍵，其影響安全運行的因素也比較多。ZJGX500智能管線探測儀能夠精準、精準的定位高壓電纜、通信光纜的鋪設路徑及埋深，為其他工程的施工方案提供可靠的科學依據，避免其他工程施工影響管線的正常工作，保障社會電力及通信安全運營及管理。
（3）相關工程的勘察及驗收：基礎設施改建、擴建及新建，都可能收到地下構建筑物的影響，ZJGX500智能管線探測為道路改造、地鐵建設、城市更新等工程提供準確的地下障礙物分布特征，助力相關工程的科學施工，已經工程驗收。
5、中交路橋科技有限公司管線探測服務
中交路橋科技有限公司成立于2009年，是專業從事工程檢測監測、城市安全監測預警與評價、數字智能化研發為一體的復合型高新技術集團企業。企業以智慧監測為眼，以精準檢測為手，以數據智能為腦，守護每一處工程、每一座城市的安全生命線。公司打造了“檢監測評管”五位一體的工程檢測監測服務，檢：精準檢測，科學評估；監：實時監測，動態感知；測：數據采集，智能分析；評：風險評級，安全診斷；管：系統治理，智慧運維；構建了工程與城市安全綜合治理體系，助力國家城市更新戰略。
