地質災害給人們生命財產安全造成巨大損害，傳統的人工調查效率低，安全風險大、監測不全面、難于有效識別。因此如何快速準確地評估地質災害信息，更早地識別潛在的地質災害隱患是災害調查研究中的難點之一。特別是復雜地形區域，地質災害的易發點多、發生頻率更高、影響更大，其地質災害的調查難度也是最大的。近年來，不斷發展的無人機航攝技術逐漸成為地質災害應急的主要技術之一，較傳統測繪而言，無人機航攝技術機動性強、現勢性強、精度高等優勢，能滿足地質災害應急的時效性和精度要求。運用無人機航攝技術獲得地質災害的高分辨率三維模型，從而進行量測與分析處理,獲取地質災害體的坡度、坡向、粗糙度等地貌參數，可為地質災害的搶險救災提供重要的決策支持。
1、復雜地形的影響
（1）復雜地形區域地形起伏破碎，溝壑懸崖峭壁眾多，地勢起伏差異大，這些地形特征對于LiDAR測量設備的飛行和數據采集提出了挑戰。
（2）復雜地形區域植被地貌對測量的影響山區植被茂密，傳統的GPS信號容易被遮擋，影響測量精度。LiDAR技術雖然具有穿透植被的能力，但是需要通過點云回波強度進行聚類，選取合適的濾波方法提高分類及濾波精度。
（3）復雜地形區域的氣候多變，氣溫變化大，可能隨時會有持續的陰雨和猛烈的寒潮，大風、低溫和雨雪都會對山區的LiDAR測量產生影響。
這些都對地質災害的調查帶了很大的影響，在復雜地形區域，為了滿足高精度數字高程模型制作的需求，需要研究不同點云密度構成的DEM質量變化，提出最佳地面點密度值，并利用植被郁閉度下的激光穿透率計算采集點云密度推薦值。
2、LiDAR技術
（1）LiDAR技術原理

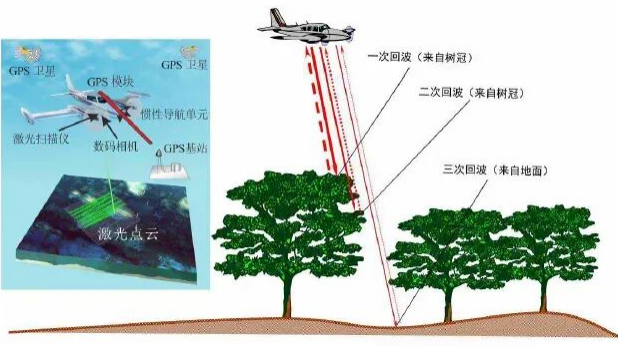

激光雷達使用離散激光脈沖，通過發射光脈沖，激光雷達系統可生成周圍環境與物體的精準二維或三維地圖。激光雷達系統主要由激光器、慣性測量單元（IMU）、高精度機載全球定位系統（GPS）與計算機接口組成。該技術利用紫外光、可見光或近紅外光對物體成像：激光器發射光脈沖，檢測物體反射的光線；傳感器測量光脈沖發射與返回的時間差，計算光傳播距離，再將距離轉換為高程信息。
機載LiDAR通過搭載動態差分GPS系統與地面架設的GPS基站，可以聯合解算獲得飛行平臺實時瞬態的高精度坐標位置數據，另外還可以幫助進行導航航線的控制。慣性導航單元（IMU）是測量物體慣性的一個裝置，搭載于飛行平臺上用于獲取飛行器（激光掃描儀）作業時的實時姿態信息，如飛行器的俯仰角、橫轉角以及航偏角等。為了保證機載LiDAR系統中各個組成部分精密有序工作，機載LiDAR系統配備了中心控制單元，相當于整個LiDAR 系統的大腦，同時中心控制單元還負責接收并存儲飛行作業時的相關數據，如回波信息、激光掃描的時間、飛行平臺的實時pos數據，便于后期進行點云數據解算。
計算公式：目標距離=光速×飛行時間/2；
此外，它還能檢測物體的光學特性（如反射率、吸收率），最終獲取物體的材質信息與距離數據，使其成為理想的測繪技術。
（2）機載LiDAR應用場景
機載LiDAR在地質領域有廣泛的應用場景，以下是一些主要的應用方向：
①滑坡識別與監測：通過獲取高精度的數字高程模型（DEM）和數字表面模型（DSM），識別滑坡的形態特征，如滑坡壁、滑坡臺階、滑坡舌等，監測滑坡體的變形和位移，評估滑坡穩定性。
②崩塌與危巖體識別：在植被覆蓋或地形復雜的區域，機載LiDAR能穿透植被，揭示危巖體的位置、形態和節理裂隙發育情況，評估崩塌風險。
③泥石流溝道識別：分析地形地貌特征，識別泥石流溝道的形態、坡度、匯水面積等，評估泥石流發生的可能性。
④監測礦區、巖溶區、城市地下空間等區域的地面塌陷和沉降情況，通過多時相LiDAR數據對比，分析地面變形趨勢，評估塌陷風險。
⑤地質構造與巖性識別，結合地形地貌特征、坡度、曲率等參數，輔助識別不同巖性的分布區域，為地質填圖、礦產資源勘探和工程地質勘察提供支持。
⑥植被覆蓋區地質調查，在植被茂密的山區、森林等區域，機載LiDAR能穿透植被，獲取植被覆蓋下的地形和地質信息，彌補傳統光學遙感在植被覆蓋區的不足。
這些應用場景充分利用了機載LiDAR的高精度、高分辨率、穿透植被等優勢，為地質調查、災害預警、資源勘探和環境保護等領域提供了重要的技術支撐。
3、機載LiDAR復雜地形區地質災害調查流程
地質災害機載LiDAR遙感調查數據獲取總體流程包括：資料收集、制定航攝方案、檢校飛行、數據獲取、數據質量檢查、成果輸出等。
（1）收集并分析工作區行政區劃、交通、通信、地形地貌和自然地理等基礎資料；
（2）根據地質災害調查比例尺及測區林分郁閉度確定點云采集密度，選定飛行平臺和激光雷達設備，開展航線規劃設計；
（3）開展系統綜合檢校和檢校場飛行，獲取測區檢較場數據，計算偏心分量，并做好相關記錄。
（4）依據天氣、空域及現場具體情況，開展機載LiDAR 數據獲取，檢查數據質量，確定是否需要補飛與重飛。
（5）開展機載激光點云數據預處理，主要包括POS 數據處理、點云數據解算以及影像數據的預處理。
4、中交路橋科技地質災害調查服務
中交路橋科技有限公司成立于2009年，是專業從事工程檢測監測、城市安全監測預警與評價、數字智能化研發為一體的復合型高新技術集團企業，構建了“智能監測、科技領先、智慧城市、數字賦能”的品牌戰略，形成了工程檢測、城市安全監測、數字化研發運維三大業務板塊。
中交路橋科技基于LiDAR的工作原理，形成了一套數據處理技術體系，收集資料，確定參數，設計航線；按設計進行航飛作業，采集姿態信息、測距信息、機頭及基站的衛星定位信息和影像數據；根據規范處理點云及影像數據等以及整理資料;后期成果應用。利用該技術，已經完成了多項地質災害調查，結合自研的基安云監測平臺，通過邊緣計算、多模多領高精度定位算法、預警閾值設置及實時報警分析等新技術，構建“空天地”多源立體地質災害監測體系，提高地質災害易發區實時監測及預警能力，實現實時、高效、準確、智能化監測預警。
