大壩開裂、地面塌陷、公路變形等災害現象的背后，都與結構物內部那隱秘而關鍵的“孔隙水壓力”息息相關?？紫端奈⒚钭兓A(yù)示著地表的動蕩。在這場與自然的較量中，「滲壓計」以其敏銳的洞察力，成為了測量孔隙水壓力不可或缺的利器，為安全監測構筑起一道堅實的防線。振弦滲壓計是現代水利工程安全監測與水情精準感知體系中不可或缺的重要工具，在大型水庫結構健康監測中，振弦滲壓計以其特有的工作原理和穩定的性能，可以長期埋設在水工結構物或其他混凝土結構物的土體內，也可嵌入安裝在測壓管、鉆孔、堤壩管道及其他壓力容器中，測量結構物或土體內部的滲透(孔隙)水壓力，適用于大壩、隧道、路基、邊坡等工程中的滲流(浸潤及水庫水位等孔隙水壓力的測量。
一、 核心原理與技術特性
振弦滲壓計的核心監測機理基于鋼弦振動頻率與其所受張力的精密對應關系，通過“壓力→膜片變形→振弦應力變化→振動頻率變化”的物理鏈條，將孔隙水壓力轉換為可測量的頻率信號，實現壓力的精確測量。儀器內部的敏感元件包含一根張緊的鋼弦，其自然振動頻率會隨著作用于感應膜片上的孔隙水壓力（滲透壓力）變化而發生改變。當外部水壓力增大時，膜片產生微小形變，從而增加鋼弦的張力，導致其振動頻率升高；反之，壓力減小時，頻率則降低。通過測量并解算這個頻率信號，即可精確反推出被測點的孔隙水壓力值。

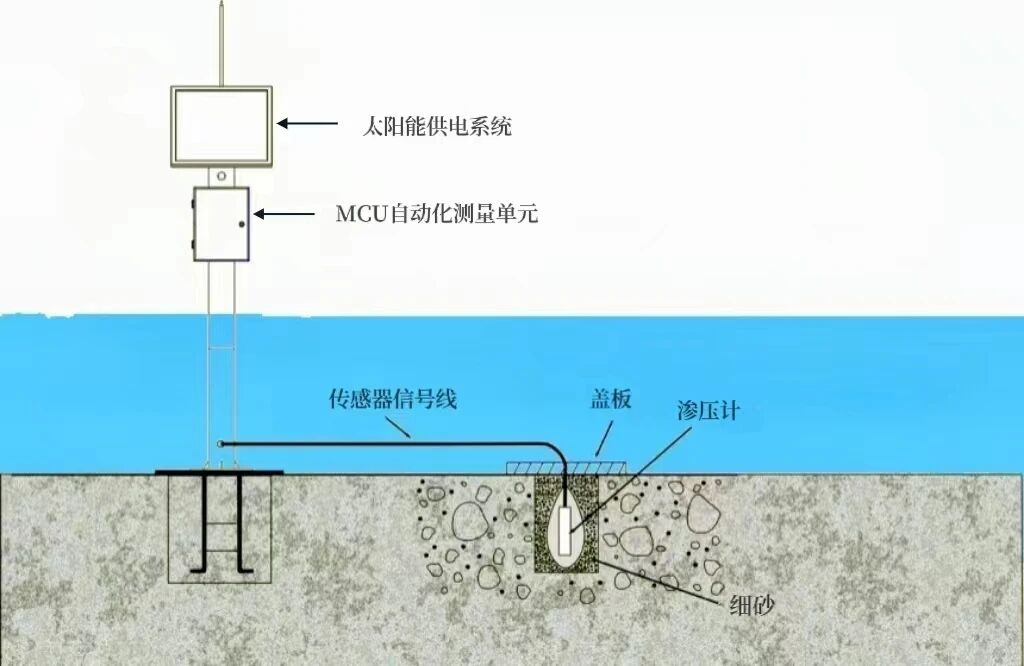

圖1 滲壓計測量原理
二、設備優勢
這一原理賦予了振弦滲壓計若干突出的產品特性，使其特別適應水利水文領域的復雜環境要求：
（1） 測量精度高
振弦式滲壓計的測量精度高，能夠準確反映大壩滲流場的壓力變化，有效預防滲流事故的發生。由于采用的是頻率信號傳輸與測量，該信號不易受電纜電阻變化、線路長度以及溫度波動引起的零點漂移的顯著影響。
（2） 穩定性好
振弦式滲壓計結構簡單，沒有電子部件，純機械結構，因此使用壽命長，具有很好的穩定性，能夠在水下、地下或壩體內部等難以頻繁維護的場合監測中發揮長期、穩定的作用。
（3） 響應速度快
振弦式滲壓計的響應速度極快，能夠在短時間內捕捉到壓力變化，及時反映大壩滲流場的動態變化。
（4）強抗干擾能力
頻率信號相較于模擬電壓或電流信號，在遠距離傳輸過程中對電磁干擾、雷電感應等具有更強的抵御能力，保證了在野外、強電磁環境或雷電多發區數據采集的準確與連貫。
（5）便于系統集成與自動化監測
其輸出的標準頻率信號易于被各類數據采集裝置讀取，非常適合構建自動化、網絡化的安全監測系統，實現數據的實時遠程傳輸、分析與預警。

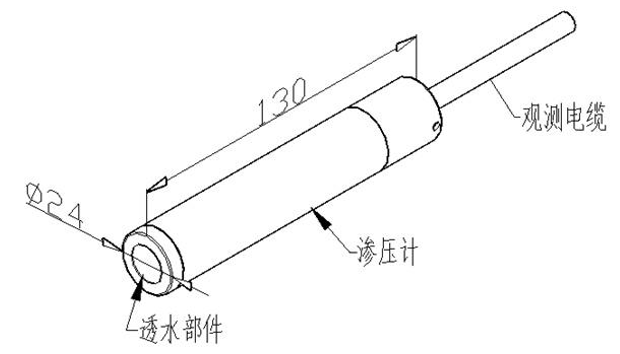

圖2 滲壓計結構
三、 在水利工程安全監測中的應用
水利工程，尤其是壩工建筑物的安全，是重中之重。滲流壓力是影響大壩、堤防、閘基等結構穩定性的關鍵因素之一。
1、土石壩滲流監測
在土石壩的壩體、壩基及繞壩滲流區域內布設振弦滲壓計，可以精確測量浸潤線的位置、壩基揚壓力以及各部位的孔隙水壓力分布。通過長期連續觀測，能夠評估防滲體系（如心墻、帷幕、鋪蓋）的有效性，及時發現滲流異常（如管涌通道形成、壓力驟升），為判斷大壩滲流安全狀態提供直接依據，是預防滲流破壞、保障大壩穩定運行的核心監測手段之一。
2、混凝土壩基揚壓力監測
對于重力壩、拱壩等混凝土壩，壩基揚壓力會抵消部分壩體有效重量，直接影響其抗滑穩定性。在壩基廊道、鉆孔中安裝振弦滲壓計，可以持續監控?fù)P壓力的大小與分布，檢驗排水帷幕的效果，確保設計假定與實際情況相符，防范潛在失穩風險。
3、堤防與岸坡穩定性監測
在江河堤防、水庫岸坡中，地下水位的變化和滲流壓力是導致滑坡、崩塌、管涌險情的重要誘因。布設滲壓計網絡，可掌握地下水位動態和滲流場變化，為評估岸坡穩定性、預警汛期險情提供關鍵參數。
4、地下洞室與圍巖水文監測
在水工隧洞、地下廠房等地下工程中，圍巖的外水壓力直接影響襯砌結構設計的安全性與經濟性。振弦滲壓計可用于監測圍巖孔隙水壓力或裂隙水壓力，為支護設計優化和運行期安全評估提供支持。
四、中交路橋科技水利工程檢測服務
振弦滲壓計憑借其穩定、可靠、耐用的特性，廣泛用于尾礦庫、水庫大壩、邊坡、基坑、地質勘探等水利、土木工程領域，測量結構物及土體內部的滲透(孔隙)水壓力，數據通過采集設備實時傳輸至基安云平臺，將看不見的水力信息轉化為可解讀、可分析的數據流，為水利工程結構健康安全監測提供基礎數據參考。
隨著物聯網、大數據和人工智能技術的融合發展，振弦滲壓計作為可靠的前端感知單元，其價值將進一步凸顯。未來，更低的功耗、更便捷的無線傳輸、更智能的嵌入式診斷功能，將使其集成入更龐大、更智能的水利感知網絡中，為“智慧水利”建設和水資源精細化管理持續貢獻不可或缺的基礎力量。
