“裝完傳感器、設好閾值就坐等報警”——這是很多橋梁健康監測項目最容易踩的坑。系統上線大半年，數據面板一片綠，直到某天巡檢發現梁體裂縫擴展，翻出歷史數據才發現：撓度值其實三個月前就開始爬升了，只是報警閾值設得太寬，系統從來沒響過。
這不是監測系統沒用，而是三個核心環節沒做對——傳感器沒選對，關鍵頻段信號根本收不到；基線沒建好，變化趨勢無從判斷；閾值一刀切，該報的不報，不該報的亂報。作為深耕橋梁健康監測的公司，中交路橋科技結合國省干線多項項目實踐經驗，把橋梁結構健康監測實施中最關鍵的三個技術環節逐一拆解：怎樣按橋梁結構類型精準匹配傳感器、怎樣構建可用數據基線并提取劣化趨勢、怎樣設置分級預警閾值讓系統真正“會說話”。
一、傳感器選型與布點
橋梁“數據入口”必須精準振動、溫度、位移、應變四大類傳感器是橋梁健康監測的“四駕馬車”。傳感器選型錯了，后端分析能力再強都是白費。

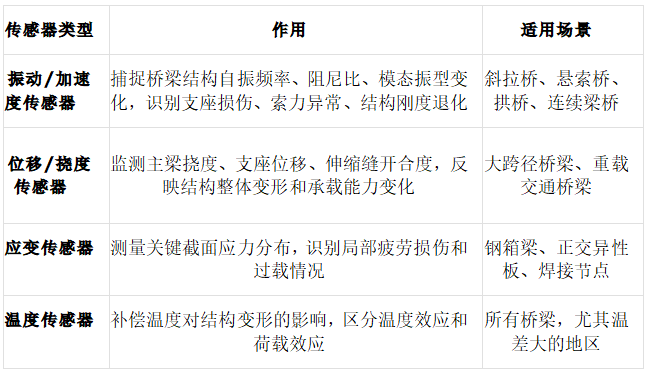

1、四類核心傳感器的作用與適用對象

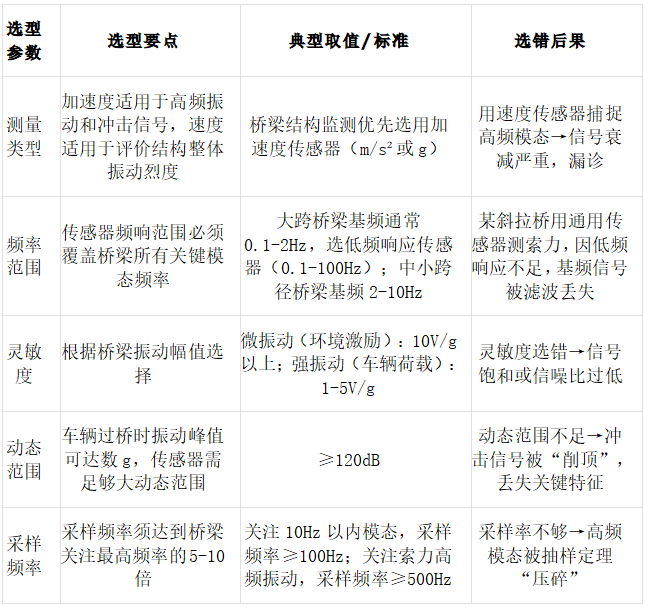

2、振動傳感器選型核心參數
振動傳感器選型需系統考慮安裝環境與信號特征兩大維度，選錯參數的后果是信號失真甚至關鍵特征完全丟失。

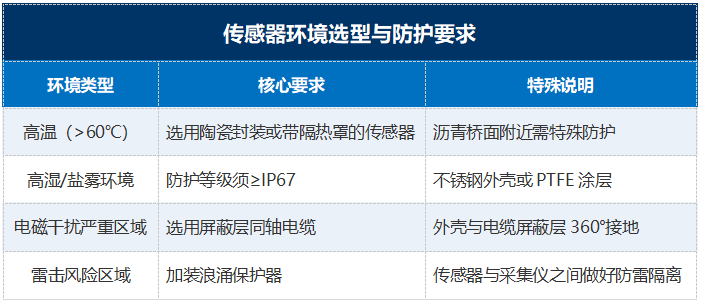

3、環境適應性與安裝方式
橋梁現場的高溫、高濕、強腐蝕和電磁干擾是傳感器最常見的失效原因。

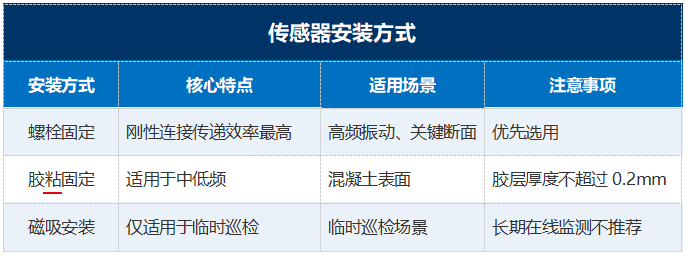

安裝方式直接影響信號質量：
傳感器須安裝在結構剛性傳遞路徑上，優先選主梁跨中、支點截面、塔頂、索錨固區等關鍵部位，避開加勁肋、裝飾板等薄弱部位。

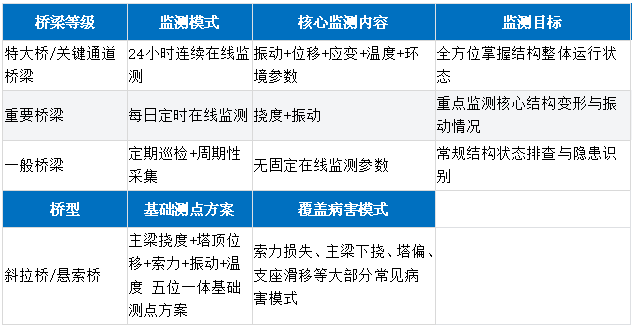

4、測點布點策略
先對橋梁進行結構重要性分級和易損性評估，再依據分級結果設計監測方案：
二、數據分析與模型構建
從原始數據到可操作判斷：傳感器裝好之后，真正拉開差距的是數據處理和分析能力。系統基于歷史運行數據構建橋梁健康狀態基線，當實時數據偏離基線閾值時觸發預警。
1、基線的建立
有效的預測取決于可靠的基線。基線是橋梁在正常運營狀態下的“身份證”，后續所有的偏差判斷都以此為依據。

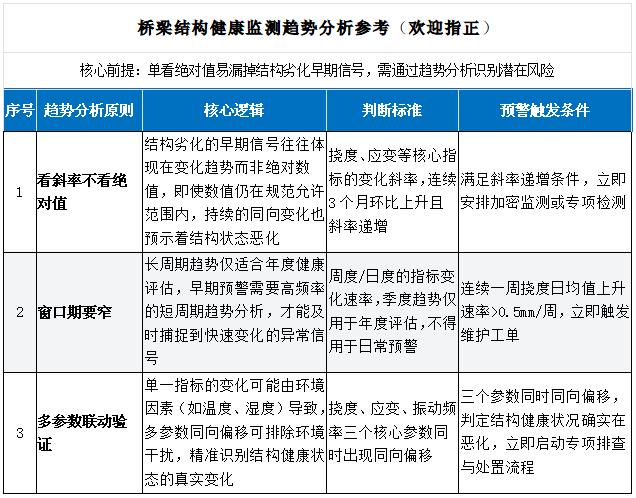

2、趨勢分析三原則
單看絕對值，很多結構劣化的早期信號會被漏掉。趨勢分析遵循三個原則：

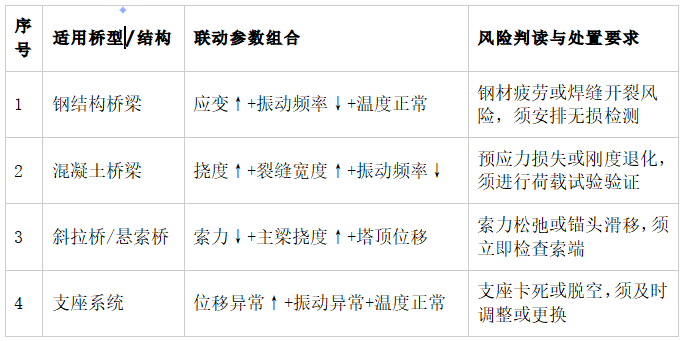

3、多參數聯動判據
單個參數容易產生誤報。通過多參數關聯分析，誤報率可從30%降至5%以下。
三、預警閾值設置
整個監測系統最不能“一刀切”的環節：閾值是監測系統最敏感的神經末梢：設得太寬，結構病害漏報；設得太窄，頻繁誤報，報警泛濫。真正有效的預警體系遵循“分級預警、動態閾值、多參數聯動”三項原則。

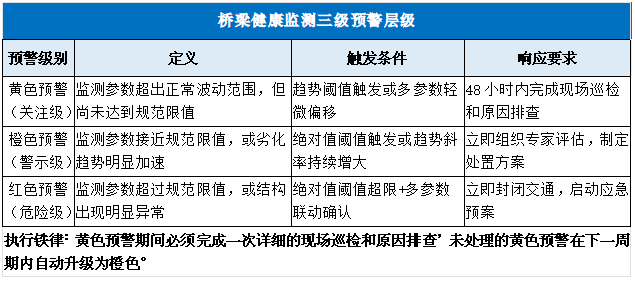

1、三級預警層級
根據結構病害的嚴重程度和緊急性，預警體系應至少分為三級：

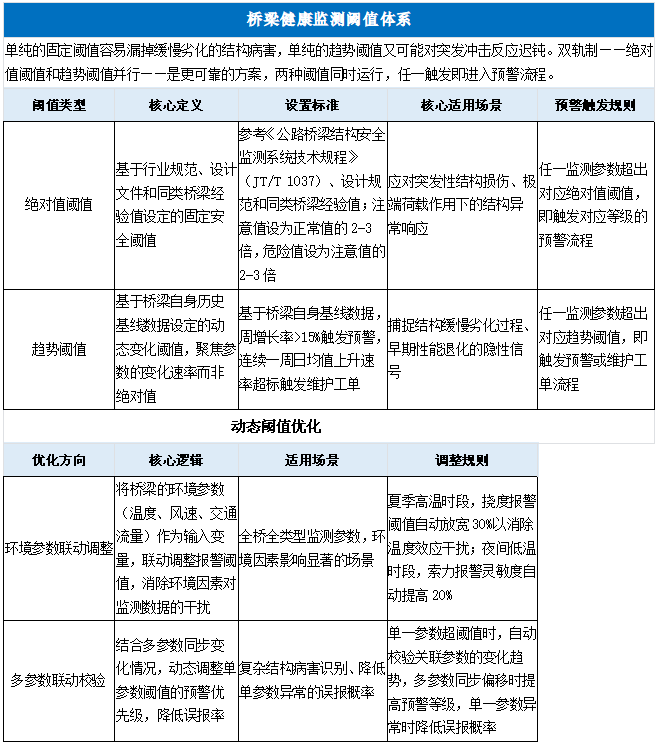

2、絕對閾值與趨勢閾值雙軌制

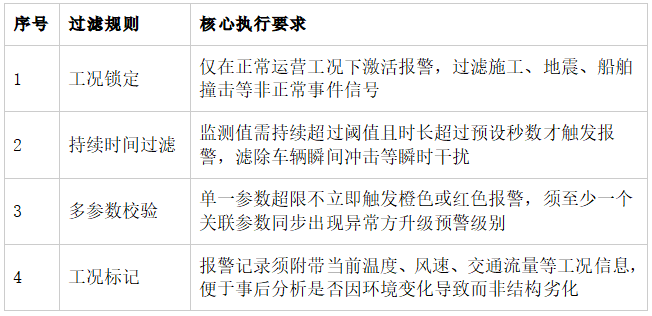

3、誤報抑制四規則
誤報過多是監測系統被棄用的首要原因。抑制誤報需要組合使用以下規則，某跨海大橋應用下述組合規則改造后，誤報率從42%降至7%，結構病害識別率提升至95%。
4、預警響應閉環
橋梁健康監測的價值不止于“看得見”，更在于“管得住”。監測系統將健康評估結果自動轉化為結構化工單，推送至養護管理部門移動端，并關聯歷史檢測報告、維修方案及安全作業許可。維修完成后，結果反饋至模型，實現“監測—預警—處置—優化”閉環，持續提升預測準確率。閉環管理的有無，是“裝了一套監測系統”和“建成一套橋梁健康管理體系”之間的本質分界線。
四、橋梁健康監測不是“裝傳感器→看數據→設閾值”三個動作的簡單串聯，而是一套需要從橋梁分級、參數選型、基線建立到閉環管理全流程拉通的系統工程。
有行業數據表明：科學的橋梁健康監測體系可實現養護成本降低20%-30%、結構病害早期發現率提升50%以上、橋梁使用壽命延長15%-25%。傳感器選型決定了系統能“看到”什么，數據分析決定了系統能“看懂”什么，預警閾值決定了系統“該說的時候”會不會說。三個環節任何一個沒做到位，幾百萬的監測系統都可能淪為掛在墻上的電子臺賬。
第一階段：橋梁分級與需求調研?對管養橋梁進行結構重要性分級和易損性評估?明確每座橋梁的關鍵病害模式和監測目標；
第二階段：傳感器選型與系統設計?按橋梁類型精準匹配傳感器參數?設計測點布設方案，確保關鍵部位全覆蓋；
第三階段：基線建立與系統調試?采集不少于6個月的正常運行數據?建立多工況條件下的結構健康基線；
第四階段：閾值優化與閉環運行?設置分級預警閾值，運行雙軌制機制?建立“監測—預警—處置—優化”閉環流程；
